MOS管的這些驅動情況，你能分得清嗎？

MOS管的驅動好不好，從波形就可以看出來。

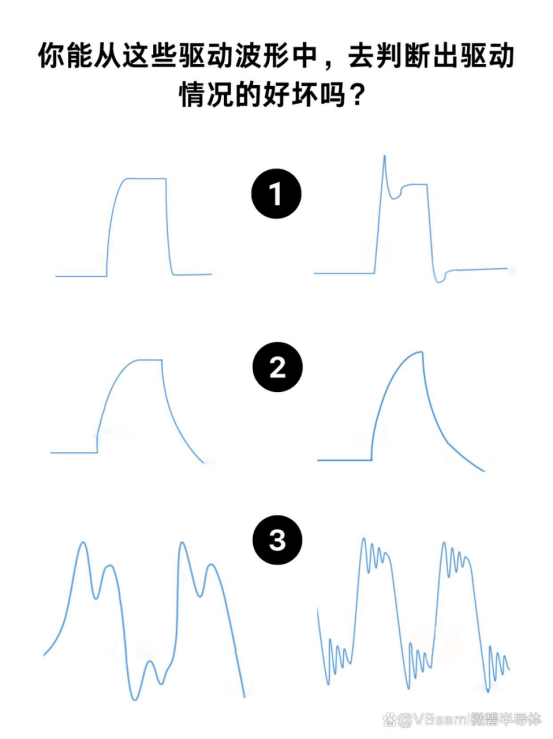

以上這些都是MOS管驅動中常見的波形。

①　第一行兩個都是方波，可以看出上升沿一個比較平整，一個比較陡峭。

通常，MOS管是慢開快關。正常波形是比較平整的，上升沿相對下降沿較緩。

而第二個方波則相反，它的開關速度比較快，管子略微振盪。

解決方案：適當加大柵極驅動電阻

②　第二行這種類似三角的波形，上升沿和下降沿都非常緩慢，通常是由驅動晶片的驅動能力不足引起的。

解決方案：更換驅動能力較強的驅動晶片

③　第三行這兩種就屬於高頻振鈴了，MOS管振盪現象嚴重，很大部分時間工作線上性區，損耗較大，容易導致管子發熱燒毀。

解決方案：重新畫板子
