如何利用PMOS做一個防倒灌電路?
增加一個控制I/O口控制開通,可以在主動關斷時防止倒灌。

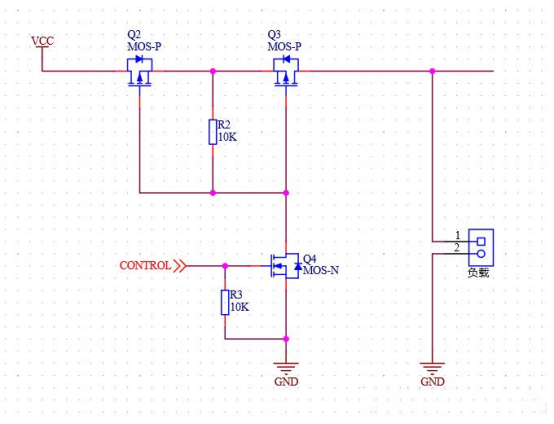

比如這個電路,就是一個雙向開關,它可以完全控制開通/關斷。

來看看它是如何工作的:
當控制電平為高電平時,Q4的NMOS開通,Q2、Q3的G極電位被拉低到0V。
Q2的體二極體導通,Q2的S極電平為VCC-0.7V,此時G極的電平為0,Q2完全導通。
在這裏Q3的S極和Q2的S極相連,電位相同,均為VCC。
此時的G極電平為0,滿足開通條件,Q3也完全導通,VCC向負載正常供電。
反過來,如果VCC=0,負載是電壓源,也一樣可以導通,只不過換成了Q3的體二極體先導通,再輪到Q2。
控制電平為低,電路就會完全關斷:
控制電平為低,Q2、Q3會被關斷,R2持續上拉,保持Vgs=0,兩個PMOS處於完全關斷狀態。
不過這個電路也存在一個缺點,那就是需要的元件有點多,需要串聯兩個PMOS,會影響負載的效率和成本。



以上部分圖片與資料來源於網路
