MOS管的兩大作用：隔離作用（2）

MOS管的兩大作用：隔離作用（2）

加入一個二極體，電流可以從A流向B，但不能從B流向A。

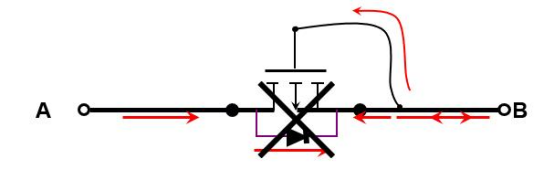

將二極體換成MOS管也可以得到同樣的效果，這就是MOS管的隔離作用。

隔離作用也就是實現電路的單向導通。

為什麼要用MOS管代替二極體？歸根到底還是壓降問題。

二極體導通時會產生壓降，MOS管做隔離時，在正嚮導通時，控制極加入合適的電壓，讓MOS管飽和導通，電流幾乎不會產生壓降。

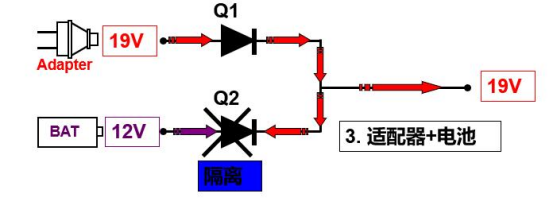

當我們在使用筆記本電腦時，會同時插上適配器和電池，在遇到電網斷電時，筆記本會自動切換到電池12V供電，適配器不再供電。

這時如果沒有Q1的隔離，12V的電壓會直接進入適配器內部的輸出電路，燒毀適配器。

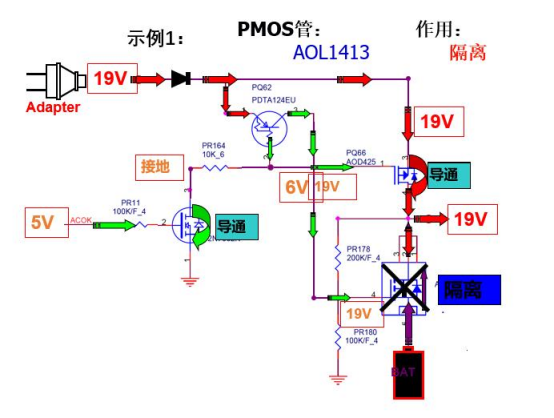

當MOS管作隔離時，寄生二極體的方向一定是和主板要實現的單向導通方向一致。

以上就是關於MOS管的隔離作用。

 以上部分圖片來源於‘學習幫’
