MOS管的兩大作用——開關作用

MOS管的兩大作用

開關作用

MOS管通常在電路中作為開關。我們利用反證方式來看看MOS管作為開關時的連接方式。

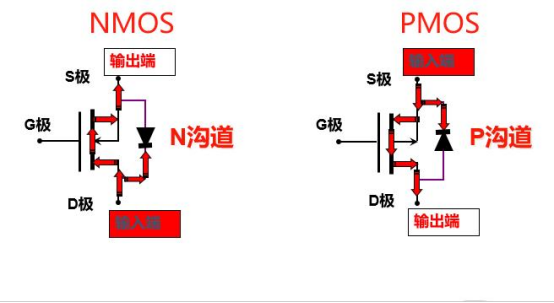

NMOS和PMOS 的開關連接方式是不同的。

NMOS管：D極接輸入，S極接輸出，（正常導通）

PMOS管：S極接輸入，D極接輸出，（正常導通）

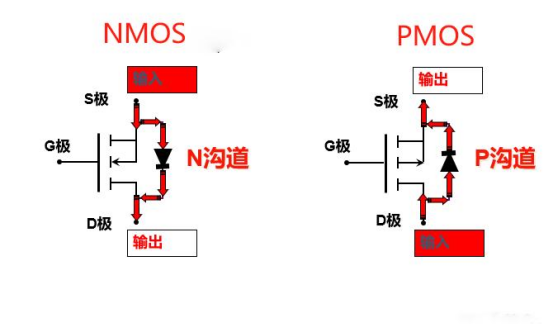

反證

NMOS管：S極接輸入，D極接輸出，寄生二極體直接導通，S極電壓可以無條件到D極，MOS管失去了開關作用；

PMOS管：D極接輸入，S極接輸出，同樣失去了開關作用。

那MOS管的開關條件是什麼？

其實不管是NMOS還是PMOS，G極電壓都是和S極作比較。

N溝道： UG>US時導通，UG=US時截止。

P溝道： UG<US時導通，UG=US時截止。

這裏的UG比US大（或者小）到底多少伏才能飽和導通呢？

常見的NMOS在這裏可以簡單分為兩類：信號切換和電壓通斷。

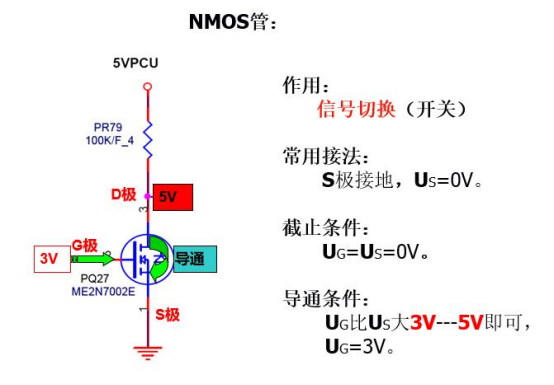

信號切換：UG比US大3V--5V，只要導通即可，並不需要飽和導通。常見的有VB162K；

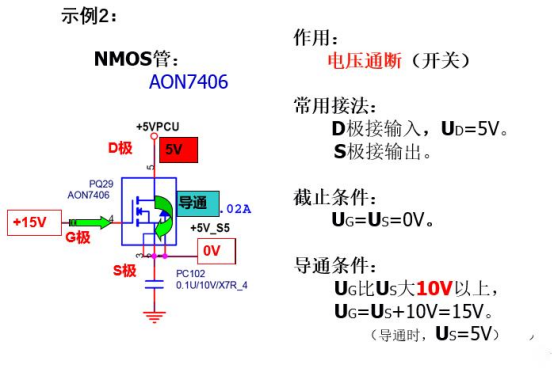

電壓通斷：UG比US應大於10V以上，開通時必須工作在飽和導通狀態。常見的有VBQF1307、VB7322。

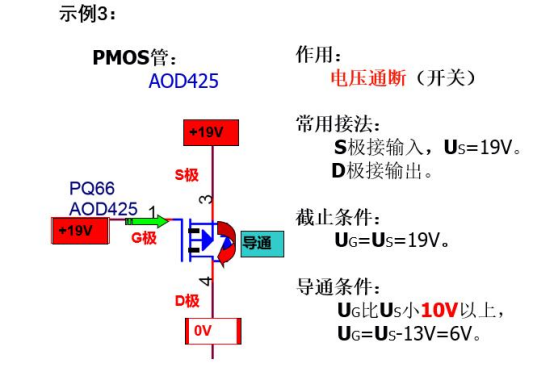

 PMOS在這裏則相反，在電壓通斷時，UG要比US小10V以上。

總的來說，不管是NMOS還是PMOS，寄生二極體的負極一定是接輸入端，正極接輸出端或者接地，否則無法實現開關功能。

這就是MOS管的開關作用。下一期我們來講MOS管的第二大作用：隔離作用。
