MOS管的两大作用——开关作用

MOS管的两大作用

开关作用

MOS管通常在电路中作为开关。我们利用反证方式来看看MOS管作为开关时的连接方式。

NMOS和PMOS 的开关连接方式是不同的。

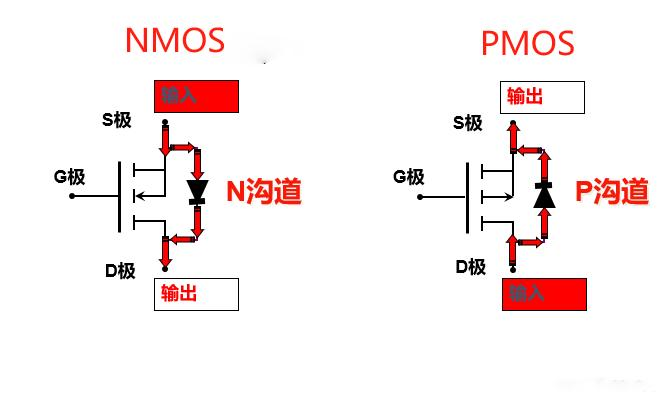

NMOS管：D极接输入，S极接输出，（正常导通）

PMOS管：S极接输入，D极接输出，（正常导通）

反证

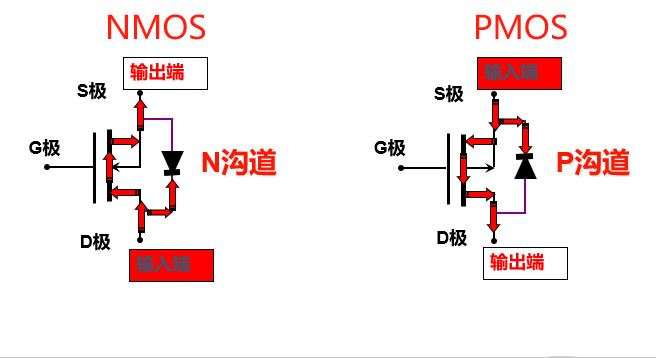

NMOS管：S极接输入，D极接输出，寄生二极管直接导通，S极电压可以无条件到D极，MOS管失去了开关作用；

PMOS管：D极接输入，S极接输出，同样失去了开关作用。

那MOS管的开关条件是什么？

其实不管是NMOS还是PMOS，G极电压都是和S极作比较。

N沟道： UG>US时导通，UG=US时截止。

P沟道： UG<US时导通，UG=US时截止。

这里的UG比US大（或者小）到底多少伏才能饱和导通呢？

常见的NMOS在这里可以简单分为两类：信号切换和电压通断。

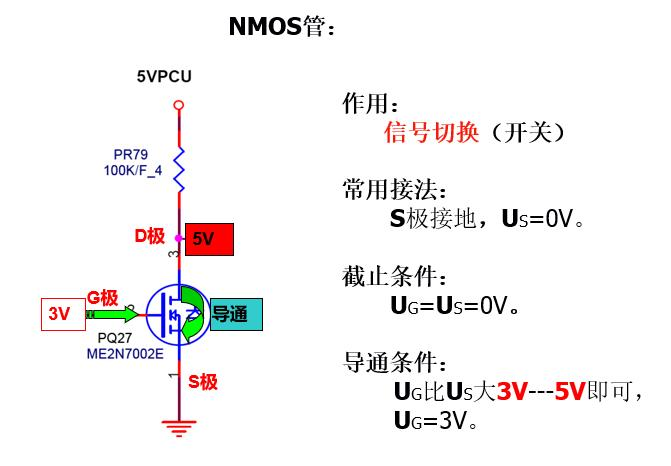

信号切换：UG比US大3V--5V，只要导通即可，并不需要饱和导通。常见的有VB162K；

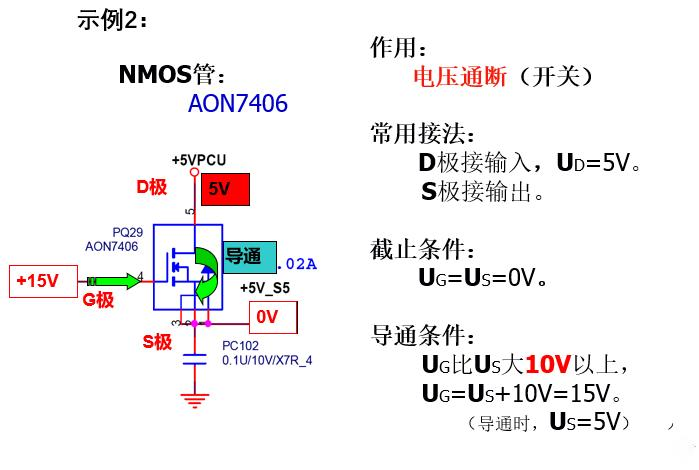

电压通断：UG比US应大于10V以上，开通时必须工作在饱和导通状态。常见的有VBQF1307、VB7322。

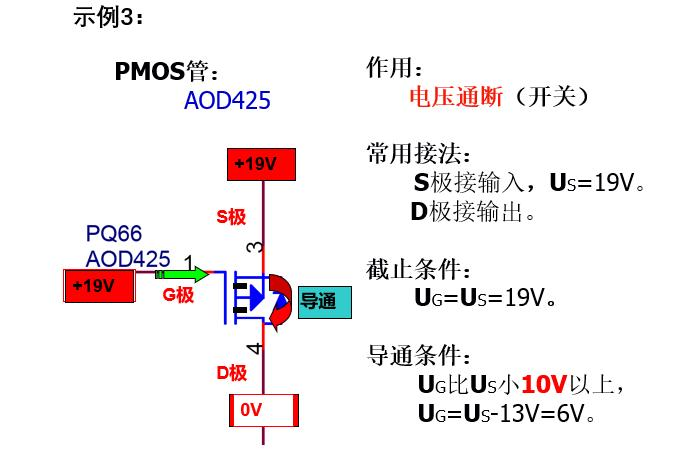

PMOS在这里则相反，在电压通断时，UG要比US小10V以上。

总的来说，不管是NMOS还是PMOS，寄生二极管的负极一定是接输入端，正极接输出端或者接地，否则无法实现开关功能。

这就是MOS管的开关作用。下一期我们来讲MOS管的第二大作用：隔离作用。
