為什麼開關電源需要“死區時間”？

為什麼開關電源需要“死區時間”？

之前我們講過Buck電路，分為同步和不同步。

但同步電路中是需要一個死區時間的，這是為什麼？

我們知道非同步有續流二極體，同步是用一個開關管代替，也就是兩個開關控制。

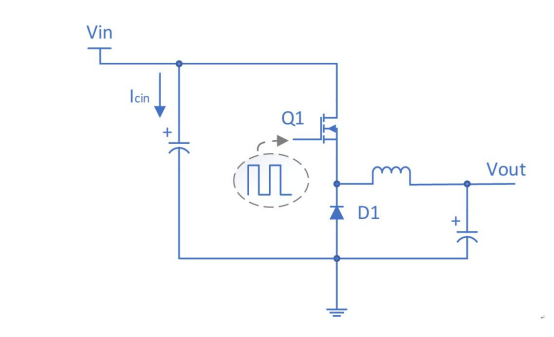

非同步Buck變化電路

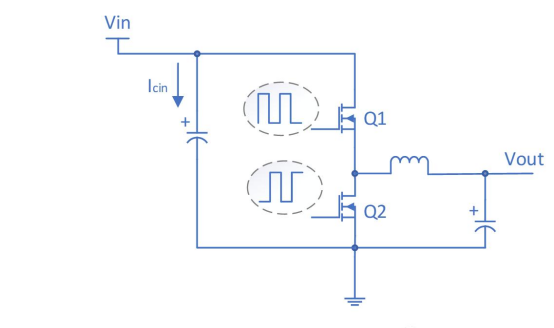

同步Buck變換電路

要注意的是，兩個開關管會存在同時打開的風險，電流會直接從Vin流經兩個開關管，與地短路，出現燒管的情況。

所以需要利用“死區時間”，也就是讓兩個MOS管都不導通，並且讓下管的體二極體進行續流，實現輸出電流的回路。

在這個開關的過程中，有兩個階段經歷死區時間。

第一個階段是，上管和下管都關閉，當下管剛關閉，上管還沒打開時，在這之前的電流一直在下降，電流最小為；

當上管打開後，上管關閉，在這時電流一直增大，電流最大為。當上管關閉以後上管和下管都關閉，這是經歷的就是第二個階段了。

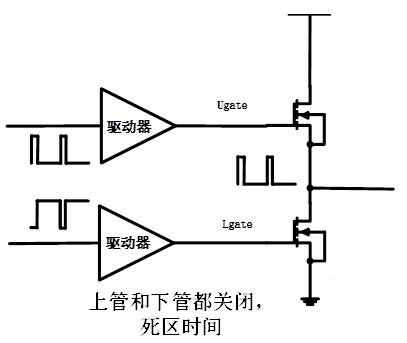

在這兩個時間段內，上下管的 驅動電壓UGATE和LGATE都是低電平，兩個MOS管是截止狀態。

要如何計算死區時間的功耗呢？

當電流從下管的體二極體通過電流，在這兩個時間段內流經寄生二極體的電流乘以二極體的正嚮導通電壓，再乘以兩個死區時間，除以週期時間，就是死區時間的平均功耗了。
