背靠背串聯MOS可以實現電流雙向流動呢？一個MOS管呢？

背靠背串聯MOS可以實現電流雙向流動呢？一個MOS管呢？

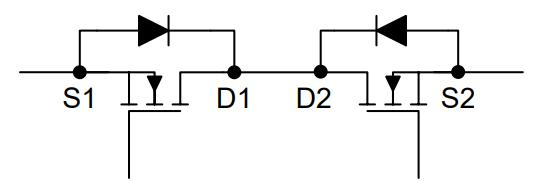

兩個MOS管背靠背串聯，就會組成雙向開關。

雙向開關

一種由MOSFET或者IGBT構建的有源器件，在上電後可以允許電流雙向流動，並在斷電時阻止雙向電壓流。它可以進行雙向傳導。

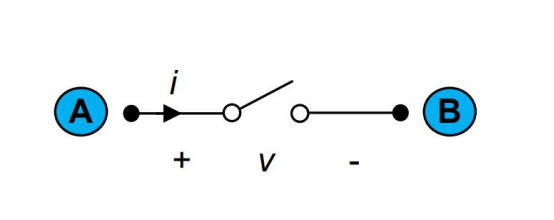

比如在這個A點開關施加正電壓，B點施加負電壓，電流從A流向B。但當電壓極性改變，就可以讓B流向A。

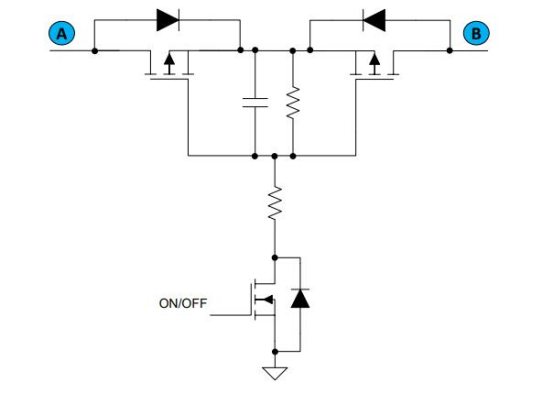

雙向開關是通過將MOSFET或IGBT背靠背串聯來構成的。

那它是如何實現電流雙向流動的？

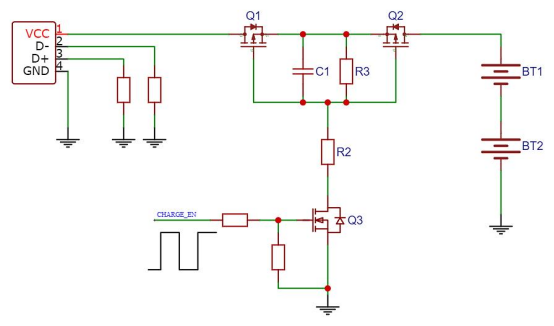

當USB給電池充電，Q3導通，USB電源通過Q1的體二極體和Q3形成通路，隨後Q1和Q2導通，實現了對電池的充電。

當電池給USB外接的負載供電，Q3導通，電池電源通過Q2的體二極體和Q3形成通路，Q1、Q2導通，實現了給USB介面電路供電。

當控制Q3關斷時，USB無法給電池充電，電池也沒法給負載供電，這時就能實現反向電流阻，或者電流防倒灌的功能。

為什麼要用背靠背串聯呢？一個MOS管不可以實現嗎？

如果只使用一個MOS管，當控制MOS管關斷時，電池可以通過MOS管的體二極體進行放電，這時就起不到關斷作用。

但是如果使用兩個MOS管，當控制兩個MOS管關斷時，MOS的體二極體反向串聯，就可以阻斷電池的放電作用。

以上就是今天的全部內容。
