你知道MOS管的米勒效應有其他用處嗎？

還記得米勒效應是什麼嗎？

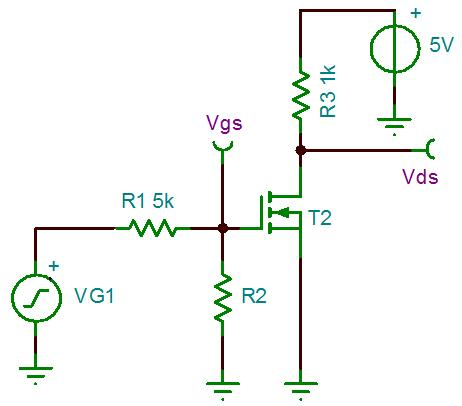

這是一個NMOS的開關電路。這裏的VG1設置DC電平2V，方波（振幅2V，頻率50Hz），T2的開啟電壓為2V，以週期T=20ms進行開啟和截止狀態。

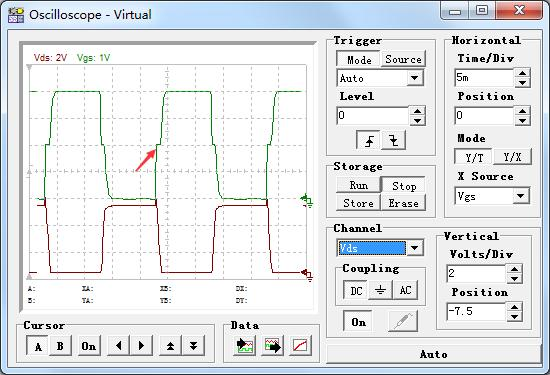

當Vgs=2V時，會出現一個小平臺 ，這就是我們常提到的米勒平臺了。

在這個電路中的電阻R1從5K改為1K，就發現這個平臺變小了。

這是為什麼？

米勒效應主要因為米勒電容的存在，米勒電容是MOS管制造工藝產生的，沒辦法避免。

那米勒效應期間產生了什麼呢？為何會產生？

這就和MOS管的工作原理有關系了。

之間我們講過MOS管的開啟可以分為四個階段（系列：從0到1搞懂MOSFET）。

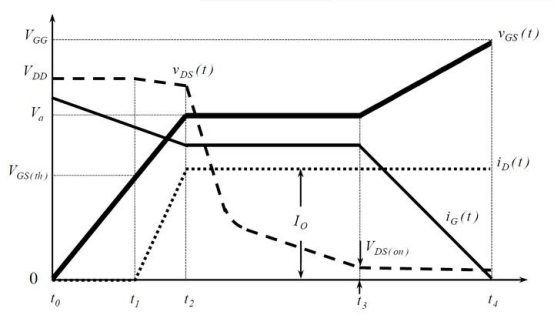

一般Vgs出現米勒平臺，是在t2~t3階段：

當Vgs電壓上升時，IDS電流和電感電流一樣，MOS管D極電壓不再被二極體DF鉗位，DF處於反向截止，Vds開始下降。

此時的G極驅動電流轉移到Cgd充電，Vgs就出現了米勒平臺，VGs電壓維持不變，Vds逐漸下降到導通壓降VF。

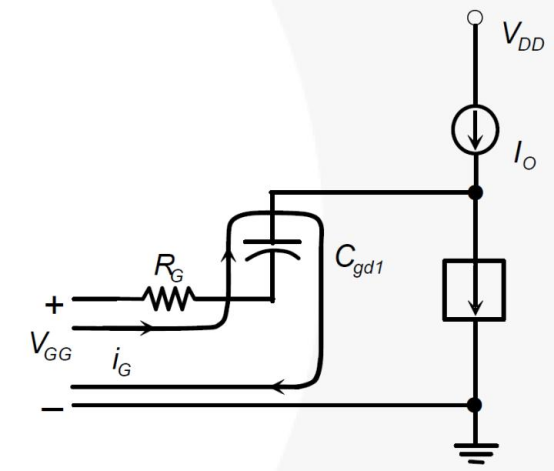

t2~t3等效電路

米勒平臺會增加MOS管的導通時間，也就是我們常說的導通損耗。

通常我們會採用提高驅動電壓或者減小驅動電阻的方式，來減小MOS管的米勒效應，目的是為了增大驅動電流，快速充電。

不過，米勒平臺的產生也並非一無是處。

它在電源緩啟動中還是有很大用處的。

由於MOS管兩端的電壓Vds的下降期間，可以利用MOS管做開關，做電源的緩啟動，獨立模組供電，大功率設備上電，都有很大的用處。
