為什麼MCU不能直接控制MOS管？

我們知道MOS管是電壓型器件，三極管是電流型器件，一般來說，MOS管驅動電壓高於它的死區電壓 Ugs的最小值才能導通，但是不同的MOS管這個值是不同的，通常在3—5V左右，但是這只是剛導通的狀態，這個時候的電流還很小，而需要MOS管達到飽和狀態的驅動電壓一般要在6V~10V左右。

這裏就要提到MCU了，MCU IO的輸出電壓一般在3.3V，這個電壓可能無法打開MOS管，所以MCU不能直接控制MOS管，這時就要利用三極管了，三極管的基極電壓只要高於Ube的死區電壓就可以導通，矽材料 的三極管死區電壓一般在0.6V。

由於三極管的帶負載能力沒有MOS管強，所以一般選擇MCU連接三極管後，再控制MOS管來控制負載設備。

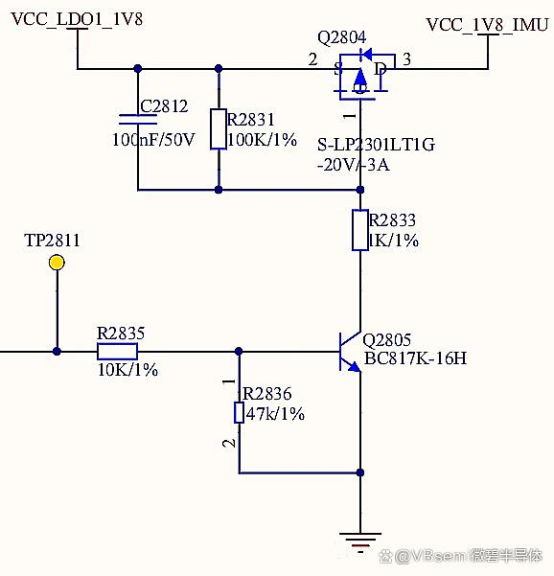

接下來看看它是怎麼工作的？

當I/O為高電平時，三極管導通，MOS管柵極被拉低，1.8V電源導通；

當I/O為低電平時，三極管不導通，MOS管不導通，1.8V電源不導通。
