逆變電源：瞭解一下半橋和全橋逆變電路

逆變電源：瞭解一下半橋和全橋逆變電路

當需要蓄電池、乾電池、太陽能電池等直流電源向交流負載供電，就需要用到逆變電路。

常見的逆變電路有半橋式和全橋式。

和半橋相比，全橋的開關管數量增加了一倍，但是在相同的開關電流下，全橋電路的輸出功率是半橋的兩倍。

兩者的工作原理有什麼區別？

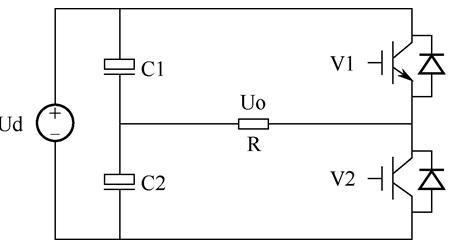

半橋電路，由兩個串聯的功率開關和兩個串聯的電容組成。

當這裏的V1導通時，V2關斷，電容C1上的能量釋放到負載R上，輸出電壓Uo為正，與此同時電容C2充電；

當VI關斷後，V2導通，電容C2的能量釋放到負載R上，輸出電壓Uo為負，同時電容C1充電，開關管V1、V2交替導通讓負載獲得交流電能。

兩個電容的串聯作為帶動變壓器負載。不過要注意，當工作在50Hz- 60Hz的情況下，電容的容量需求會比較大，這就導致電路的體積變化和成本增加。

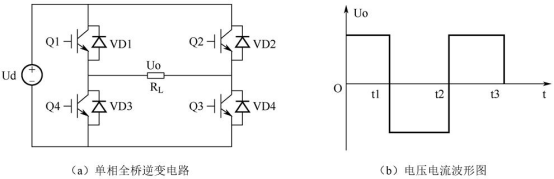

全橋電路，也稱為H橋電路。由四個功率開關管組成。

其中Q1和Q4通斷互補，Q2和Q3通斷互補。

當Q1、Q3閉合，Q2、Q4斷開時，負載電壓Uo為正;

當Q1、Q3斷開，Q2、Q4閉合時，負載電壓Uo為負；

Q1、Q3和Q2、Q4交替導通，負載獲得了交流電能。

當負載不是純電阻時，負載電壓和負載電流不是同相位，這時候的開關管的寄生二極體就起到了電流續流的作用。

相比半橋，全橋電路會更適合大功率應用場合。
