BMS的放電MOS是如何過壓擊穿的？

BMS的放電MOS是如何被擊穿的？

在BMS系統中存在比系統還高的電壓，又是為什麼？

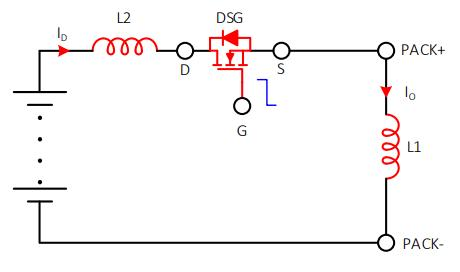

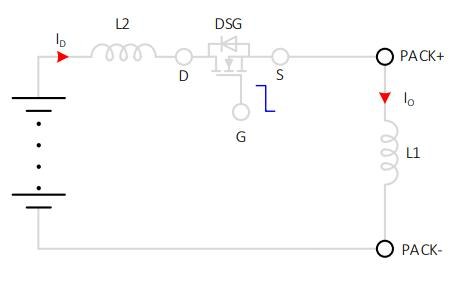

MOS管在關斷前，大電流從MOS管流過給負載供電，負載兩端的電壓和電池兩端電壓幾乎是相同的。

因為電流沒有太大的變化，寄生電感L1和L2如同導線。

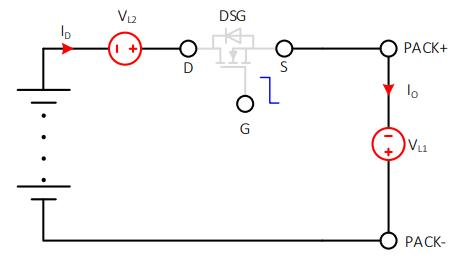

MOS管關斷後，電感的電流無法突變，所以需要回路來維持電流，電感在這時變成一個小的電源。

之前存儲在電感中的能量需要電流的流動進行釋放，但電流的流動就會在電感上產生一個電壓。

也就是說，這個電路包括電池在內，有三個電源串接在一起，施加在MOS管。

所以，這個總電壓一定是高於電池電壓的。

到底高多少呢？

L2電感一般與電池的正負極和BMS系統 的引線有關，參數普遍會比較小；L1電感就不一樣了，在過流保護和短路保護的時候，關斷時電流是比較大的，並且電壓降會非常大，足夠擊穿MOS管。

怎麼解決？

可以讓MOS管關斷慢一點，這樣di/dt就會小很多，L1上的電壓也會降低。
