OD門和OC門有什麼區別？為什麼只有輸出低電平？

OD門和OC門有何區別？為什麼輸出沒有高電平？

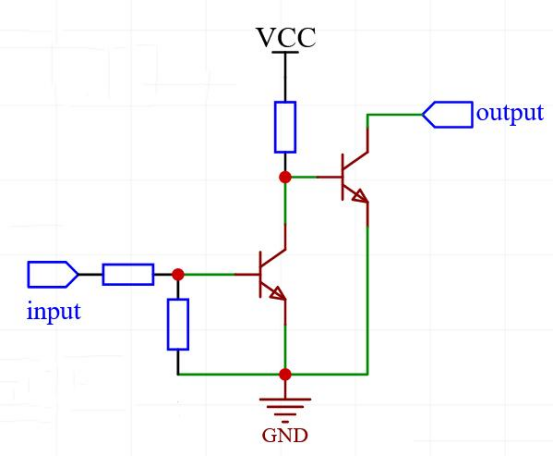

這是OC門

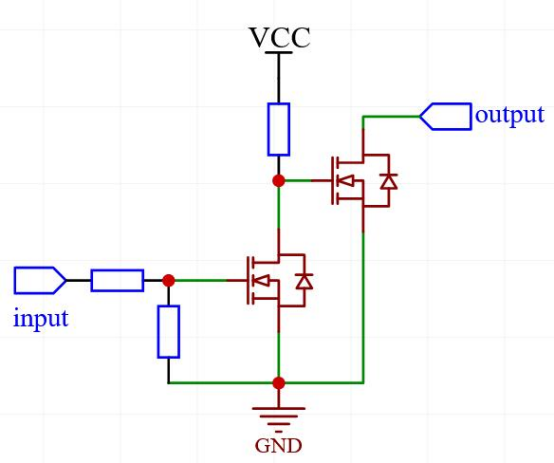

這是OD門

兩者有什麼區別呢？

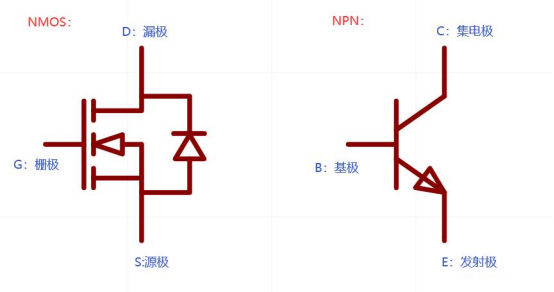

OC門（OpenCollector），又叫做集電極開路，是以三極管的C集電極開路的電路；

OD門（Open Drain），漏極開路門，是以MOS管D漏極開路的電路。

電路輸入/輸出的原理：

當輸入為高電平時，開關管導通，output被拉到GND，輸出為低電平。

當輸入為低電平時，開關管關斷，output相當於開路，輸出為高阻態。

不過要注意，OC門input 為高電平時，這裏的output實際輸出不是 0V，應該在0.3V左右，這是因為三極管存在飽和壓降。

od門input 為高電平時，，output 幾乎等於 0V，因為 MOS管的導通阻抗很低

有沒有小夥伴發現，電路輸出只能是低電平和高阻，但不存在高電平，也就是說對後級電路沒有驅動能力。

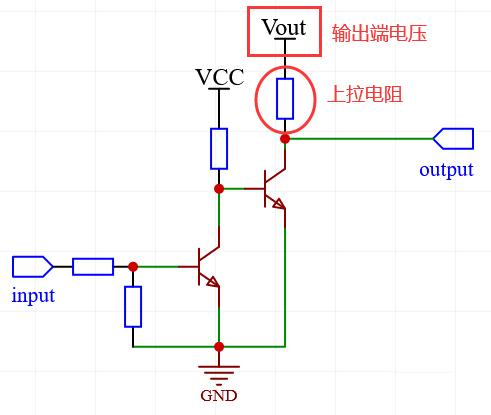

這時就需要利用一個上拉電阻，當開關管打開時，output輸出為高電平，電流從外部VCC，經過上拉電阻，流向負載。

在這裏可以明白，輸出電平是由上拉電阻連接的電源決定的，和輸入電平沒有關係。

不過要注意這個上拉電阻，阻值過大會影響信號切換的速度，過小會增加功耗。

建議在1K~10K的範圍內。

以上圖片來源於“矜辰所致”
