OD门和OC门有什么区别？为什么只有输出低电平？

OD门和OC门有何区别？为什么输出没有高电平？

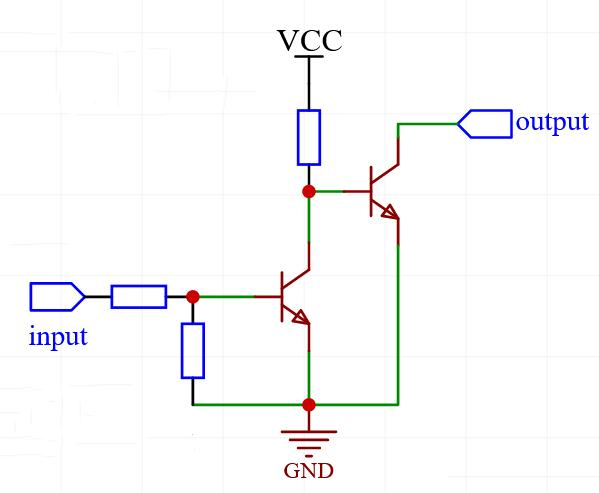

这是OC门

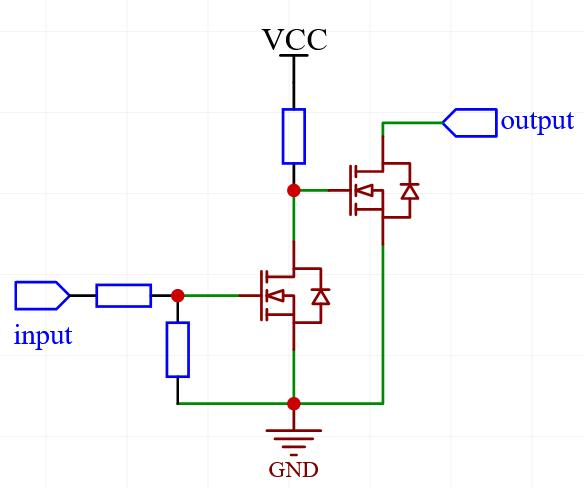

这是OD门

两者有什么区别呢？

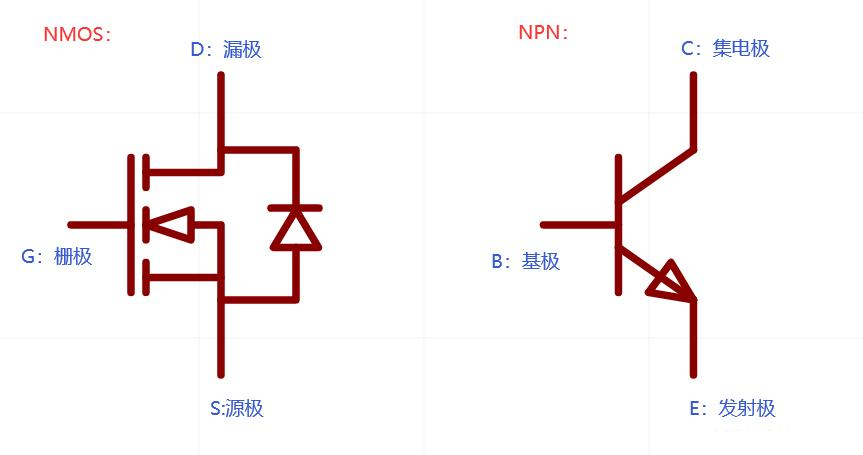

OC门（OpenCollector），又叫做集电极开路，是以三极管的C集电极开路的电路；

OD门（Open Drain），漏极开路门，是以MOS管D漏极开路的电路。

电路输入/输出的原理：

当输入为高电平时，开关管导通，output被拉到GND，输出为低电平。

当输入为低电平时，开关管关断，output相当于开路，输出为高阻态。

不过要注意，OC门input 为高电平时，这里的output实际输出不是 0V，应该在0.3V左右，这是因为三极管存在饱和压降。

od门input 为高电平时，，output 几乎等于 0V，因为 MOS管的导通阻抗很低

有没有小伙伴发现，电路输出只能是低电平和高阻，但不存在高电平，也就是说对后级电路没有驱动能力。

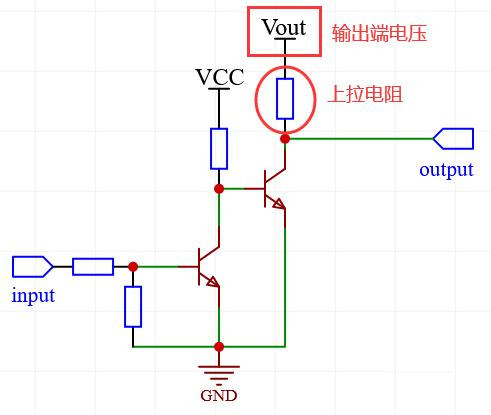

这时就需要利用一个上拉电阻，当开关管打开时，output输出为高电平，电流从外部VCC，经过上拉电阻，流向负载。

在这里可以明白，输出电平是由上拉电阻连接的电源决定的，和输入电平没有关系。

不过要注意这个上拉电阻，阻值过大会影响信号切换的速度，过小会增加功耗。

建议在1K~10K的范围内。

以上图片来源于“矜辰所致”
