有小伙伴说，MOS管学了很久，但总是学不清楚。真的有这么难吗？

今天我们用最简单的方式，来讲讲要怎么去理解MOS管。

三个极如何辨认：

我们知道MOS管有三个极。

栅极（G），栅极是最好认的

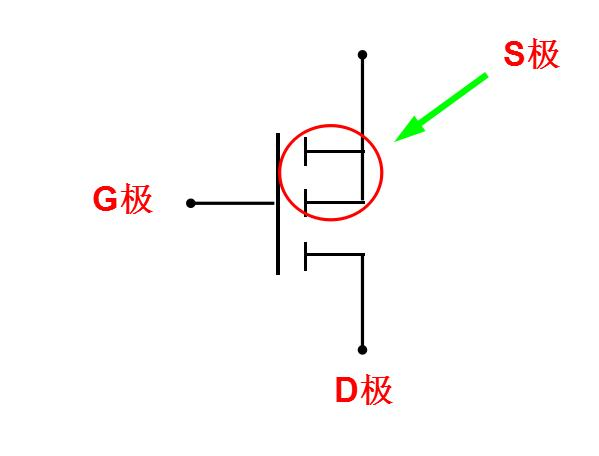

源极（S）：不管是P沟道，还是N沟道，两根线相交就是源极；

漏极（D）：不管是P沟道，还是N沟道，单独引线的一边就是漏极。

这三个脚就是用来连接外部的电路。

G极：用来控制引脚，通过改变引脚的电平，可以直接控制MOS管的开和关；

D极和S极，这两个引脚，就等于开关电路的两头，一个连接电源，一个连接电路的地。

P沟道如何区分呢？

很简单，我们看原理图标：

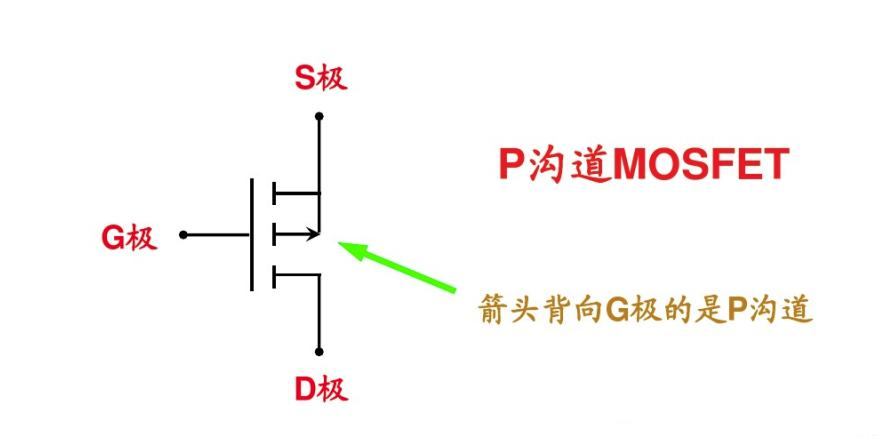

箭头背向G极的是P沟道

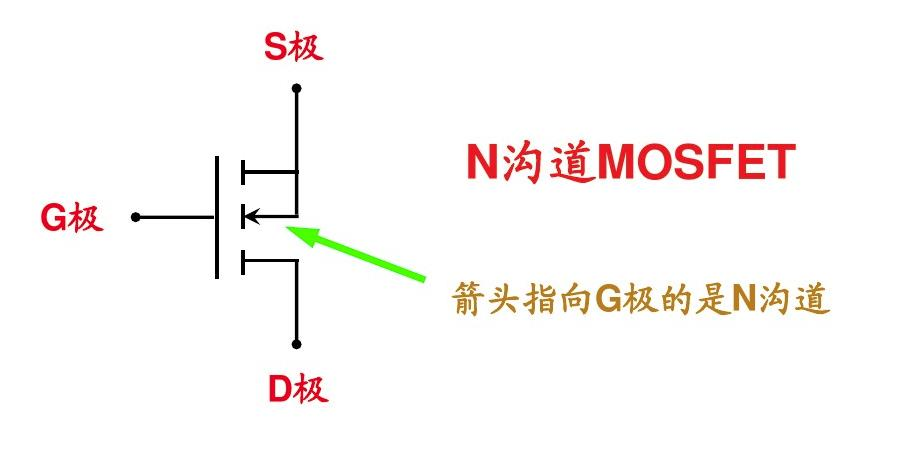

箭头指向G极的是N沟道

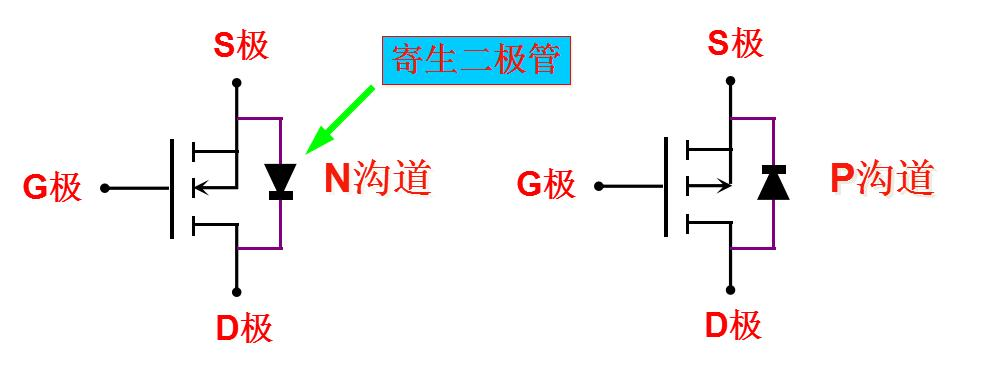

寄生二极管的方向

箭头从S极指向D极就是N沟道

箭头从D极指向S极就是P沟道

这个寄生二极管在MOS管做电路隔离时就起到很大的作用了。

一个是在VDD过压的情况下，二极管进行反向击穿，将大电流直接到地，防止MOS管被烧坏。

另一个是在源极和漏极反接时防止烧毁MOS管，或者在电路由反向感生电压时，为反向感生电路提供通路，避免MOS管被击穿。

只要懂得基本原理，MOS管使用起来就会简单的多了。
