MOS管究竟是如何驅動的

MOS管究竟是如何驅動的？

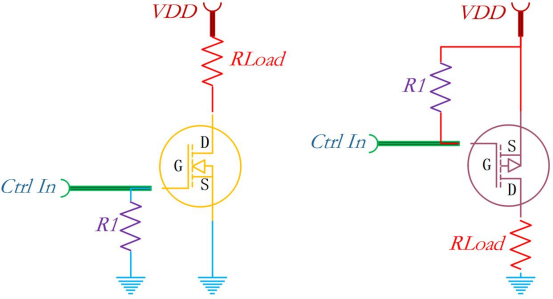

左邊是NMOS，右邊是PMOS，我們以兩者的驅動電路來區分。

對NMOS來說，當Ctrl In輸出低電平，NMOS不導通，當輸出高電平時NMOS就會導通。

對PMOS來說，當輸出低電平時，PMOS導通，當輸出高電平時PMOS則關閉。

兩者的區別在於，NMOS的使能電壓是以GND為參照的，PMOS則是以VDD為參照。

這裏的R1可以加也可以不加，主要是起到一個偏置作用。

對於NMOS，當輸出高電平到低電平時，下拉R1到GND，柵極能夠更快被拉低，固定到GND，進行可靠的關閉。

同理對於PMOS，當輸出低電平到高電平時，上拉R1到VDD，柵極能夠更快被拉高，隨後固定在VDD，最後關閉。

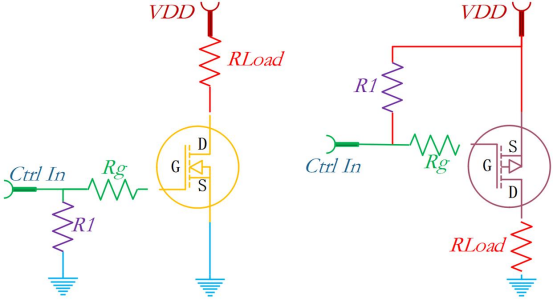

理解了最基本的驅動電路，我們可以來將這個電路升級一下。

MOS管的柵源極之間可以充當電容器，在MOS管處於穩態的情況下，當電容器充電時，電流流經在一開始會比較多，隨後越來越少，當電容器充滿電後，就沒有電流流經了。

但是如果MOS管是處於被動打開的情況下，電流給柵源極充電的這一小段時間內，柵極內會有大量的電流流動。為確保這個過程，就需要再加一個電阻了，這個電阻越高，MOS管的開啟和關閉速度就越慢。反之則越快。

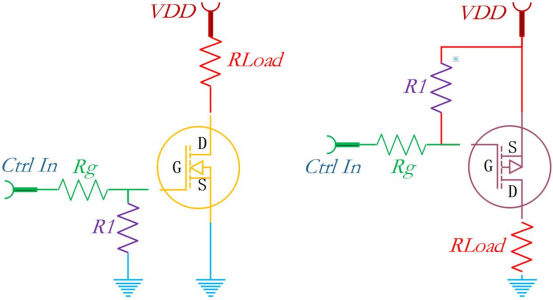

此外還有一種情況，柵極電阻放在下拉電阻的左邊，這就是一個分壓器電路了。但是如果它們的值比較相近，柵極電壓就會低於Ctrl in電壓，影響MOS管的開啟，所以放在R1左邊最好。
