碳化矽（SiC）MOSFET成為矽（Si）IGBT的潛在替代品，廣泛應用於光伏逆變器、車載及非車載電池充電器、牽引逆變器等領域。相較於Si IGBT，SiC MOSFET對短路保護提出了更為嚴格的要求。

微碧半導體的SiC MOSFET在短路保護方案中具有獨特的優勢，可以幫助設計工程師實現更高效、更可靠的電力電子系統。通過合理選擇和應用短路保護方案，結合SiC MOSFET的優異特性，可以確保系統穩健性和器件效率的最大化，促進電力電子領域的進一步發展與創新。

本文將深入探討SiC MOSFET與Si IGBT的差異特性，詳細描述並比較三種短路保護方法，並總結SiC MOSFET在短路保護方面的特殊需求。

短路保護對於確保系統穩健並充分利用器件非常重要。 合格的短路保護電路應能夠實現快速檢測並關斷器件， 而不會發生誤觸發。我們將分析和比較目前常用的三種 短路保護方案，包括去飽和檢測、分流電阻檢測方案和senseFET 電流檢測方案。

去飽和檢測方案

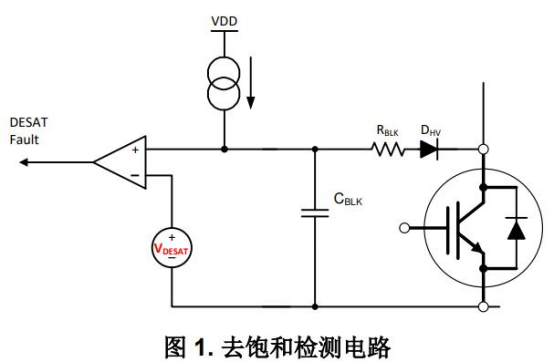

圖1展示了去飽和檢測電路的構成。

該電路包含一個電阻器、一個消隱電容器和一個二極體。

在器件導通時，電流源用來充電消隱電容器並導通二極體。在正常工作情況下，電容器電壓被固定在器件的正向電壓。當發生短路時，電容器電壓迅速充電至閾值電壓，從而觸發器件關斷。

對於IGBT而言，去飽和閾值電壓通常設定在轉換電壓附近，以確保在此之後電流受到限制，從而使IGBT能夠承受更長時間。然而，設計SiC MOSFET的去飽和電路就需要更多關注。由於SiC MOSFET的轉換電壓通常較高，無法限制電流，因此在推薦的短路關斷時間小於2μs時，去飽和閾值電壓需要設定為較低值。此外，SiC MOSFET的快速開關速度在導通轉換期間可能產生雜訊，因此短路檢測時間應設計得足夠長以避免誤觸發，這為SiC MOSFET的去飽和電路設計帶來挑戰。

分流電阻檢測方案

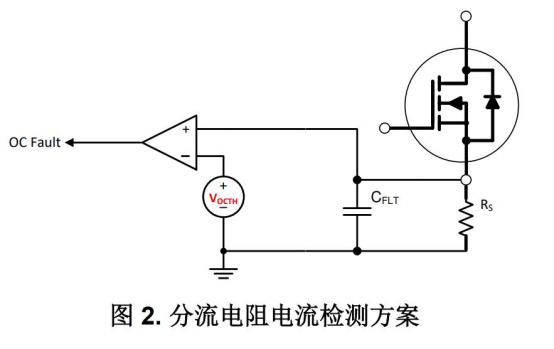

圖2展示了分流電阻檢測方案，通過在電源環路中串聯一個小電阻器來檢測電流。

 這種方案簡單明瞭，能夠在各種系統中靈活應用。然而，為確保信號精度和檢測時間，需要採用高精度電阻器和快速ADC。

該方法的缺點在於功率損耗，在大功率系統中，大電流會在分流電阻器上產生較大的功率損耗；而在小功率系統中，為保證信號準確性則需使用更大電阻，這也會導致小功率應用中的損耗和效率降低。

senseFET電流檢測方案

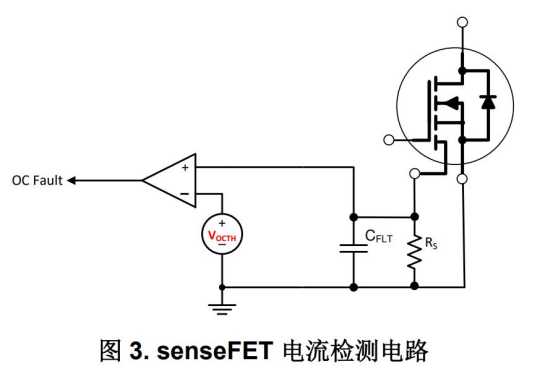

圖3展示了senseFET電流檢測方案，通常senseFET被集成在電源模組中，並與主器件並聯以降低器件電流。

隨後使用精確的分流電阻器來測量減小後的電流。這種方案能夠有效減小器件電流並提供準確的電流檢測，是一種在現代系統中廣泛採用的方法。

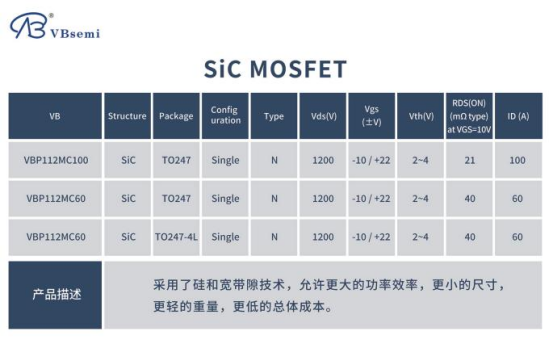

 SiC（碳化矽）器件作為一種高性能、高效率的選擇，越來越受到關注。微碧半導體的SiC MOSFET在短路保護方案中具有一些獨特的優勢和應用價值。

高速開關特性：SiC MOSFET相比傳統的Si（矽）器件具有更快的開關速度和更低的導通損耗。這使得在短路發生時，SiC MOSFET可以更快地回應並切斷電流，減小系統損失，並降低器件受損的風險。

高溫性能：SiC器件具有更好的高溫特性，能夠在更高溫度下運行而不損失性能。這對於短路保護來說尤為重要，因為在高負載和高溫環境下，SiC MOSFET可以更穩定地工作，確保系統的可靠性。

低開關損耗：SiC MOSFET的低導通和開關損耗意味著在正常工作狀態下，系統效率更高。而在短路保護觸發時，快速的開關特性可以迅速切斷電流，減少系統能量損失。

高集成度：微碧半導體的SiC MOSFET可以與其他保護電路和控制電路集成在一起，提供更全面的短路保護方案。這種集成度可以簡化系統設計，減小系統體積，提高系統整體性能。

綜上所述，選擇適合的短路保護方案對於確保系統的安全運行和器件的長期穩健性至關重要。每種方案都有其優勢和限制，因此在實際設計中需根據系統需求和器件特性綜合考慮，以找到最佳的解決方案。
