為什麼在MOS管GS端和G端串聯一個電阻？

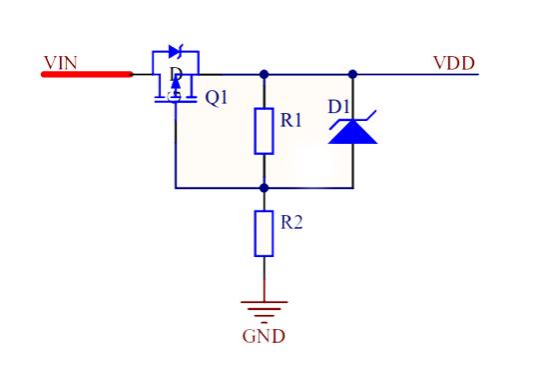

這是實際應用中很常見的一個電路。

有沒有小夥伴知道，電路中兩個電阻具體的作用是什麼？

我們圍繞以下兩個問題來解答：

1.

一、為什麼在MOS管GS並聯電阻（R1）？

2.

3.

二、為什麼在MOS管G極串聯電阻？（R2）

4.

解決問題一：GS之間並聯的電阻

作用：用來釋放寄生電容的電流

原因：與MOS管的寄生電容有關，向DS端施加電壓，給Cgd和Cgs充電，G極電壓慢慢升高，直到MOS管導通。

1. 泄放電阻

起到防ESD靜電作用，避免處在一個高阻態，讓MOS管誤動作，損壞MOS管的柵GS極；

2. 固定偏置

當前級電路開路時，電壓施加在DS端，對Cgd充電，導致G極電壓升高，它可以保證MOS管有效關斷。

電阻阻值：5K-10K

阻值過大會影響MOS管關斷速度，阻值過小驅動電流會增大。

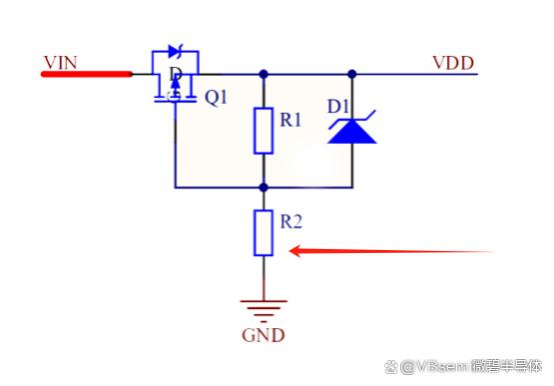

問題二：為什麼要在MOS管G極串聯電阻？

主要還是因為寄生電容，其次就是抑制振盪。

G極串聯一個電阻，與Ciss形成一個RC充放電電路，能夠有效減小瞬間電流值，避免損壞MOS管。（Ciss = Cgd+Cgs）

此外，當MOS管接入電路，也會存在引線產生的寄生電感，與寄生電容，形成一個LC振盪電路。串聯一個電阻，可以有效減少振盪電路的Q值，避免電路故障。

電阻阻值：電阻建議在百歐以內，會減少MOS管的開啟和關斷時間，增加損耗。

不過，這個阻值是不穩定的。在防反接電路中，阻值大一點也是可以的，它可以降低工作時電量的損耗。
