將5V的電源電壓，轉換為3.3V，或者將3.3V轉換為5V，這就是我們之前講過的電平轉換。

今天微碧分享網上看到的，一個比較簡單的電平轉換電路。

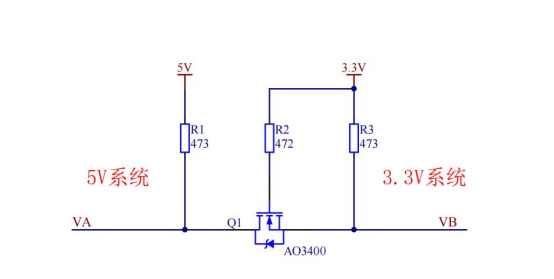

用一個MOS管連接，這是5V的單片機，這邊是3.3V的PM2.5感測器。

如何用5V轉換3.3V？

當單片機向右發送一個高電平，電路中的mos管柵極和源極是3.3V，也就是說VB這裏接收到的電平信號是3.3V的高電平。這就實現了5V轉換3.3V的功能。

那如果單片機發送的是一個0V的低電平呢？

MOS管的兩端並聯了一個二極體，陽極接一個上拉的3.3V電阻，陰極接到的是VA發送的0V低電平，二極體就會導通，這時VB的電壓就會從3.3V拉低到只有0.7V左右，從原來的高電平變成低電平。

#高質量發展調研江西行#

接下來看如何將3.3V轉換為5V？

和前面一樣，當VB輸出3.3V高電平，MOS管的柵極和源極都是3.3V，MOS管這時不導通，VA會得到上拉電阻（R1）的5V。實現了左邊的3.3V轉換成右邊的5V。

當VB輸出0V低電平，MOS管的柵極電壓是3.3V，源極的電壓就變成了0V，MOS管就會導通，VA電壓會被拉低，這時VA就是一個0V的低電平，實現了左邊0V轉換成右邊的0V。

這就是今天要分享的一個電平轉換電路，利用一個MOS管和三個上拉電阻就可以簡單完成。
