Buck電路電磁干擾的五種解決方案

Buck電路電磁干擾的五種解決方案

你知道開關電源在工作時，會對外產生電磁輻射嗎？

如果輻射過大，就會導致系統無法穩定工作。

有什麼辦法可以降低開關電源對外產生的電磁干擾呢？

今天我們來看下網上Buck電路電磁干擾的五種解決辦法。

1.縮短開關電流回路

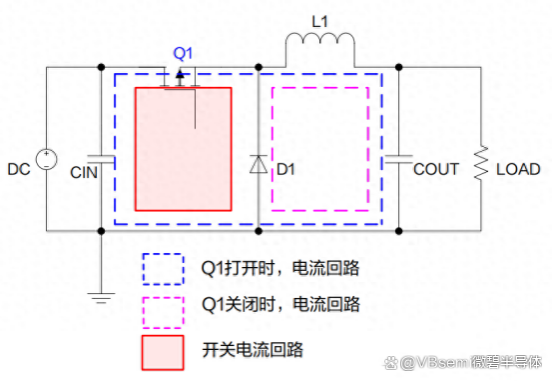

當Q1管打開時，電流從CIN->Q1->L1->COUT，當Q1管閉合時，電流回路是L1->COUT->D1

不管Q1管是打開還是關斷，流過L1 和 COUT的電流是連續電流，流過CIN、Q1、D1 的電流是開關電流，開關電流會在寄生電感上產生毛刺電壓，對外輻射電磁波。

當di/dt 不變的情況下（ V=L*di/dt ），就可以通過縮短CIN、Q1、D1 的電流回路，來減少開關電路回路的寄生參數，有效降低系統產生的電磁輻射。

2.降低電流變化率

在條件不變的情況下，電流的變化量是不變的，所以只能通過延長電流的變化時間降低 di/dt 的值。

二極體的開關速度比較慢，可以用它來降低D1回路電流變化率。

13.抑制高頻雜訊

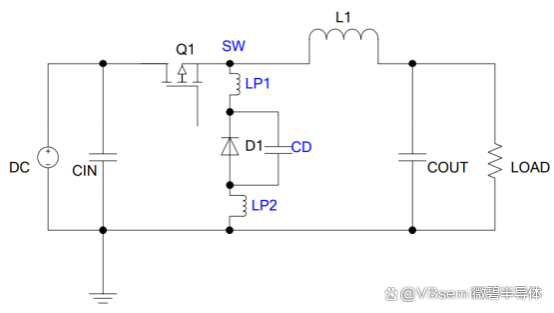

肖特基本身存在寄生電容，回路上會存在寄生電感，當開關電流流過D1時，寄生電感、電容就會產生振鈴，如果振盪的頻率超過了30MHz，就會進入輻射測試頻率段。這時我們可以通過在D1處串聯磁珠來濾除高頻信號，降低高頻信號對外電磁輻射 能量。

但是這裏要注意，串聯磁珠會產生較大的負向尖峰電壓。

4.添加 RC 吸收電路

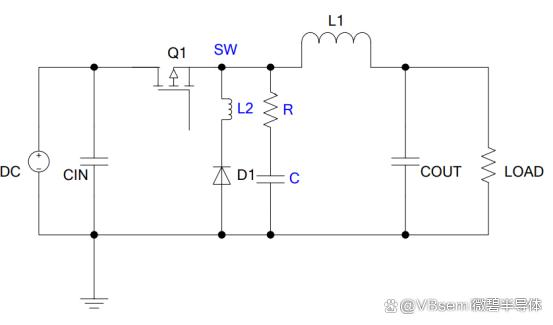

在晶片 SW 與 GND 之間並聯 RC 吸收電路，可以吸收寄生參數產生的毛刺電壓，還有改變諧振頻率，抑制電磁輻射。

通常可以進行組合使用，在D1串聯磁珠和添加RC電路，抑制效果會更好。磁珠一般選擇交流阻抗60-80R，阻抗越小損耗越小，RC電阻阻值選在10R左右，電容容量在1nF內。

5.添加共模電感

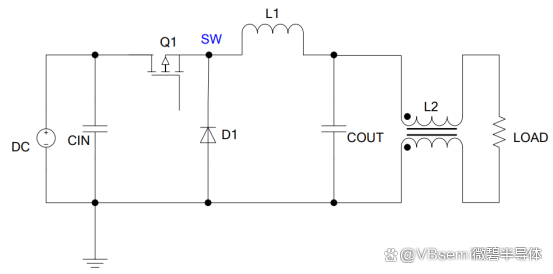

一般來說輸出端的電源線都比較長，可能成為對外發射電磁波的天線，我們可以通過在系統輸出端串聯共模電感，濾除共模信號，抑制輻射超標。

但是要注意，共模電感不適合應用在小體積、低成本的方案。

以上我們可以通過5種方案來BUCK電路電磁干擾，好了，本期內容就到這裏，感謝您的閱讀！
