MOS管在H橋電路的應用方案

MOS管在H橋電路的應用方案

H橋電路作為一種重要的電力電子拓撲結構，在許多領域都發揮著關鍵作用。它常見於電機驅動系統、逆變器、電源管理系統等領域。H橋電路可以實現電壓的逆變和電機的正反轉控制，提供了靈活、高效的功率控制方案，因此在工業控制、汽車電子、新能源領域等得到廣泛應用。

MOS管在H橋電路中的作用

MOSFET在H橋電路中承擔著功率開關的功能。在H橋電路中，MOSFET用於控制電流的方向和大小，實現電機的正反轉、電壓的逆變等功能。

MOS管在H橋電路中的應用方案

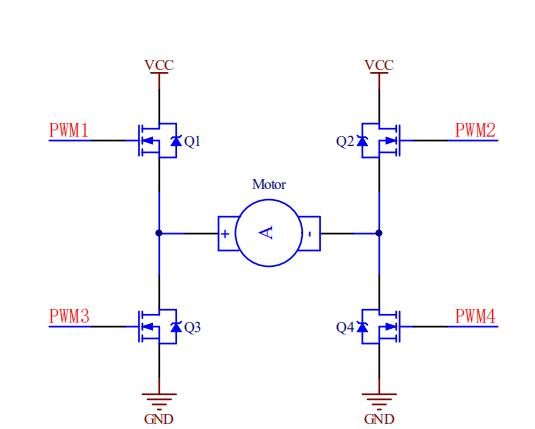

MOS管H橋電路圖如下

使用4個N型MOS管，或者2個N型MOS管和2個P型MOS管，設計一個字母H形狀的電路，中間連接電機。

其中，Q1和Q2兩個MOS管的漏極連接電源VCC，Q3和Q4兩個MOS管的源極連接電源GND。

這四個MOS管的柵極連接外部的PWM1、PWM2和PWM3、PWM4四個信號。

工作原理：

PWM1控制Q1管導通，PWM4控制Q4管導通

PWM2控制Q2管關閉，PWM3控制Q3 管關閉

電機的兩個接線端子電源極性：左正右負，電機為正轉；

反過來

PWM2控制Q2管導通，PWM3控制Q3管導通

PWM1控制Q1管關閉，PWM4控制Q4管關閉

電機的兩個接線端子電源極性：右正左負，電機為反轉。

這裏要注意：MOS管的柵極控制信號PWM，有可能並不是直接來自單片機的輸出，可能是來自週邊的柵極驅動晶片。

同樣為電機驅動的電路設計方案，還有專用電機驅動晶片電路設計，它們通常是專門針對電機驅動電路應用領域來開發設計的晶片。

那MOS管的H橋電路方案有什麼特點呢？

MOS管的H橋電路，其電機驅動的最大工作電壓和最大工作電流，取決於實際應用時，採用的MOS管的最大工作電壓值和最大工作電流值。

MOS管的工作電壓

覆蓋面較廣，可以低至20~30V，中至80~120V，甚至高至1000V；

MOS管的工作電流

同樣覆蓋面較廣，最小的1A到200A不等。

MOS管的H橋電路承受的電路功率，要比專用的電機驅動晶片要大，所以它使用的專案類型會更加齊全。

MOS管的選型要點：

1. 適當的耐壓能力，確保MOSFET在系統中穩定工作；

2. 較低的導通電阻，能夠減小功率損耗，提高效率；

3. 較快的開關速度，有效降低溫升，提高系統性能；

4. 考慮MOSFET熱阻和散熱能力，確保能夠在高負載下穩定運行；

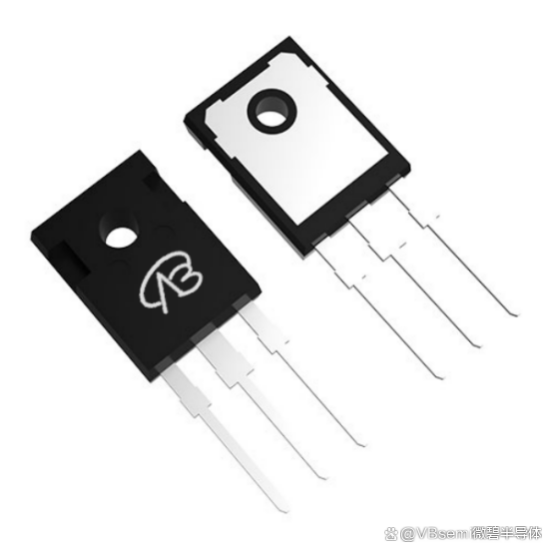

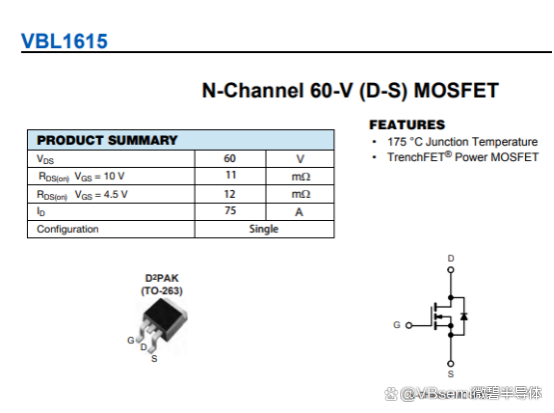

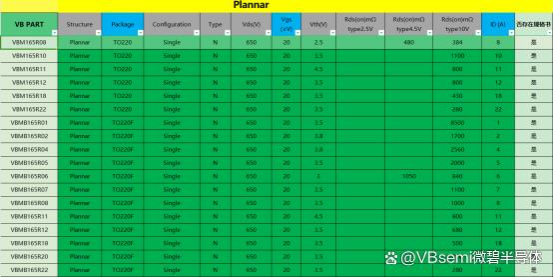

通過合理的選擇和應用MOSFET，可以充分發揮H橋電路的作用，在這裏可以推薦VBsemi的MOS管，比如型號VBL1615，VBL1606，以及多種型號，多種參數滿足不同需求，能夠實現高效能、穩定性強的功率控制方案，其優越的性能特點，為各種應用場景提供了強大的支持。

以上部分圖片與資料來源於網路
