有小夥伴說，MOS管學了很久，但總是學不清楚。真的有這麼難嗎？

今天我們用最簡單的方式，來講講要怎麼去理解MOS管。

三個極如何辨認：

我們知道MOS管有三個極。

 柵極（G），柵極是最好認的

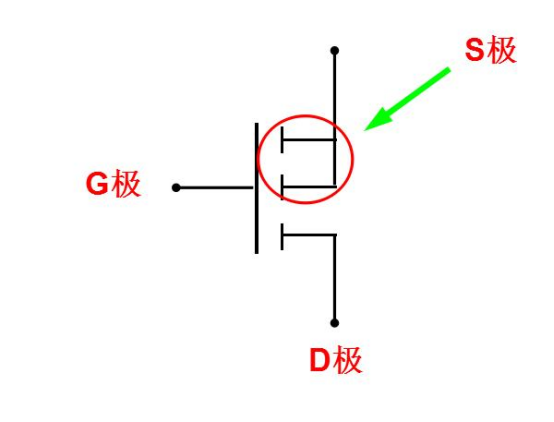

源極（S）：不管是P溝道，還是N溝道，兩根線相交就是源極；

漏極（D）：不管是P溝道，還是N溝道，單獨引線的一邊就是漏極。

這三個腳就是用來連接外部的電路。

 G極：用來控制引腳，通過改變引腳的電平，可以直接控制MOS管的開和關；

D極和S極，這兩個引腳，就等於開關電路的兩頭，一個連接電源，一個連接電路的地。

P溝道如何區分呢？

很簡單，我們看原理圖示：

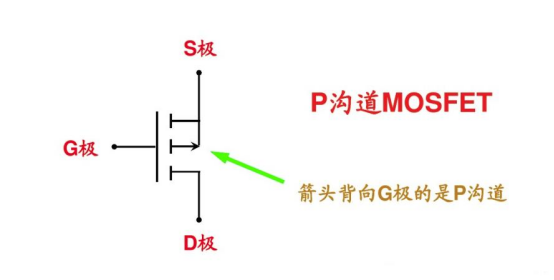

箭頭背向G極的是P溝道

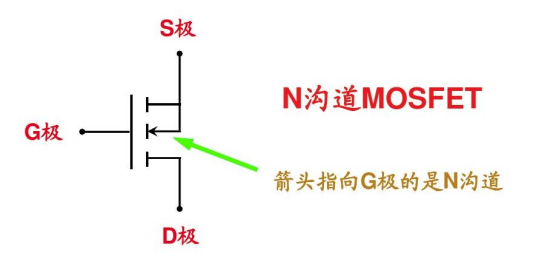

箭頭指向G極的是N溝道

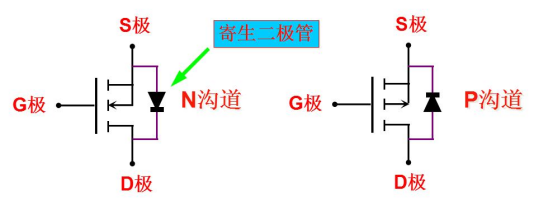

寄生二極體的方向

箭頭從S極指向D極就是N溝道

箭頭從D極指向S極就是P溝道

這個寄生二極體在MOS管做電路隔離時就起到很大的作用了。

一個是在VDD過壓的情況下，二極體進行反向擊穿，將大電流直接到地，防止MOS管被燒壞。

另一個是在源極和漏極反接時防止燒毀MOS管，或者在電路由反向感生電壓時，為反向感生電路提供通路，避免MOS管被擊穿。

只要懂得基本原理，MOS管使用起來就會簡單的多了。
