MOS管的隔離功能，隔離作用在哪？

MOS管的隔離功能，隔離作用在哪？

選擇MOS管來做隔離的好處就是，不會產生壓降。

本質上來講，隔離就是實現電路的單向導通，那它隔離作用在哪里？

其實就是擔心前一極的電流漏到後邊的電路，對電路系統的上電時序，處理器或邏輯器件的工作造成誤判，最終導致系統無法正常工作。

因此，在實際的電路應用中，隔離作用是十分重要的。

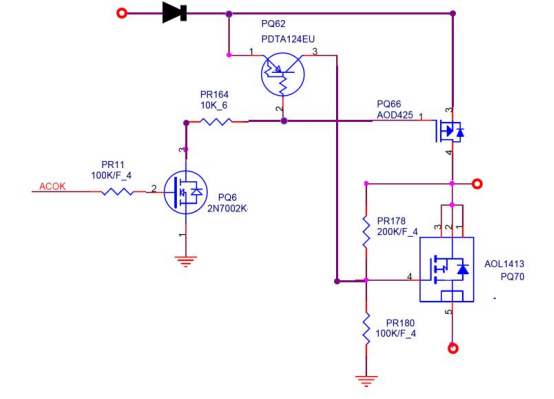

以下的電路來看看是如何實現隔離作用的？

（筆記本電腦供電）

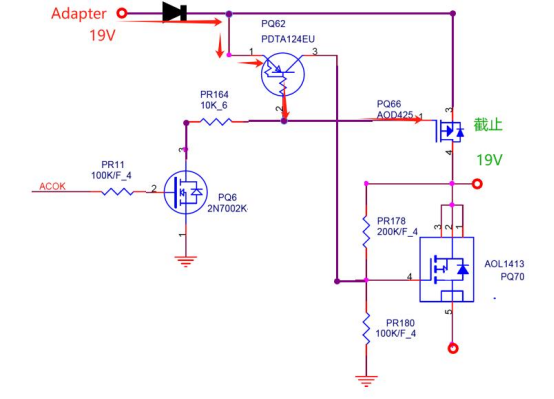

1. 連接適配器

1. 這裏的PQ66是一個PMOS管，當連接適配器（19V）時，PQ66截止，G極電壓=S極電壓=19V。

1.接入適配器的同時接入電池，PQ70導通，柵極電壓為0。

1. PQ6的柵極接入5V

PQ6導通，G極電壓大於源極電壓。此時PQ62和PQ66也導通，PQ70的柵極電壓為19V，PQ70截止，電池不再供電。

PQ70起隔離作用。

我們知道，筆記本電腦供電會有三種情況：

-只用適配器供電

-只用電池供電

-適配器和電池同時供電

筆記本主板上的隔離，就是將適配器和電池分隔開，避免它們直接相通，但又能在拔除任意一種電源時，保證電腦能夠持續供電，實現電源無縫切換。
