分享一個過流保護的電路設計

有夥伴私信問：mos管過流保護電路有哪些？

通常在關閉負載之前，檢測負載電流是很重要的。

今天微碧來分享一個網上的過流保護電路，它利用運放來感知電路是否有過流發生。

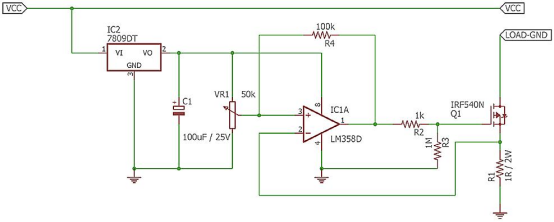

電路設計：

-至少12V的電源

-LM358

-IRF540N

-100uf/25V的電容

-散熱器

-50kΩ電位計

-精度1%的1kΩ和100kΩ電阻

-1MΩ電阻

-1Ω分流電阻，額定功率為2W

這是電路所需要的元器件，這裏的MOSFET型號是IRF540N，可以用VBL1104N更好代替。

工作原理

當MOS管導通時，負載電流從漏極流向源極，然後通過R1導向GND。一般檢測電流就是通過這個分流電阻R1,（1Ω 2W），它會產生一個壓降。

這個壓降是怎麼算呢？

這就要利用歐姆定律了（V=I x R）：如果是1A的負載電流，分流電阻的壓降就是1V。

也就是說可以對比這個電壓和使用運放時預設的電壓，去檢測過流情況，然後改變MOS管的狀態，切斷負載。

那電壓是怎麼控制MOS管的開關呢？

這個LM358是比較器，它能夠比較兩個值的大小，一個是R1的壓降，一般導入比較器的反向引腳，另一個是RV1生成的預設電壓，導入的是比較器的同向引腳。

這裏的RVI的主要作用是分壓。

也就是說，當感應電壓小於這個預設電壓時，RV1會在輸出這裏生成正電壓（接近VCC），相反就是負電壓（接地，為0V），這就能控制MOS管了。

不過要注意：

如果將電位計RV1的1A設置為MOS管關斷的閾值，比較器檢測到的R1壓降可能是1.01V，這會導致比較器（LM358）斷開負載，暫態回應提高了預設電壓，讓比較器工作線上性。

所以最好是在比較器使用穩定電源，讓瞬態改變不會影響比較器的輸入電壓和參考電壓。

此外，比較器需要加入滯後，比如這個100kΩ的R4和穩壓器LM7809，有小夥伴知道這兩個的作用嗎？可以在評論區一起留言，探討下這個電路設計！
