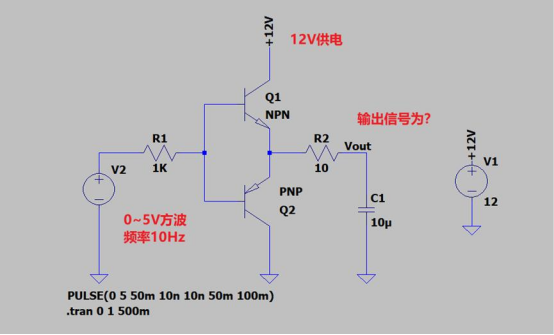

通常用常規的推挽輸出，5V控制12V，那輸出結果會呈現0.7V~4.3V的方波。

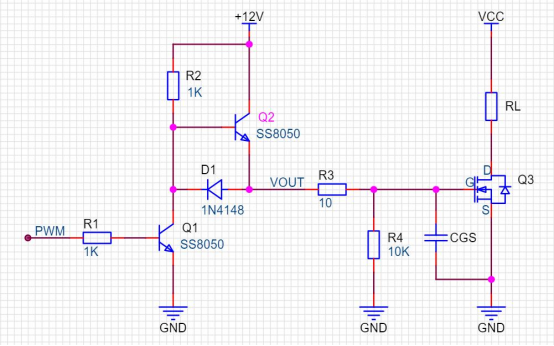

下麵這個推挽電路，比起常規的推挽輸出，它的好處是可以用低壓（5V）去控制高壓（12V）。

它是怎麼實現的呢？

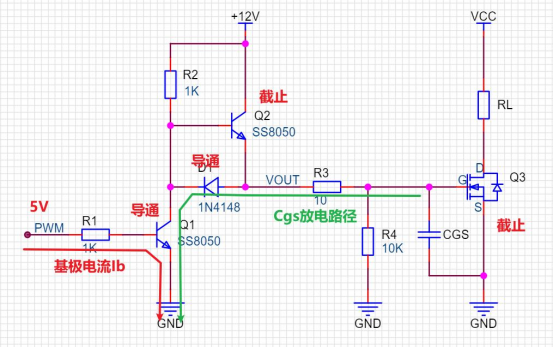

當PWM輸出高電平時，這裏有兩個三極管，一個會截止（Q2），一個會導通（Q1），MOS管Cgs電容就會通過二極體D1，還有Q1快速放電。

但是因為Q1是導通狀態，Vout電壓會很快降低為Vce+Vd，MOS管的Vgs電容實現了快速放電。

這裏的Vce是三極管的飽和壓降，Vd是二極體的正嚮導通壓降。

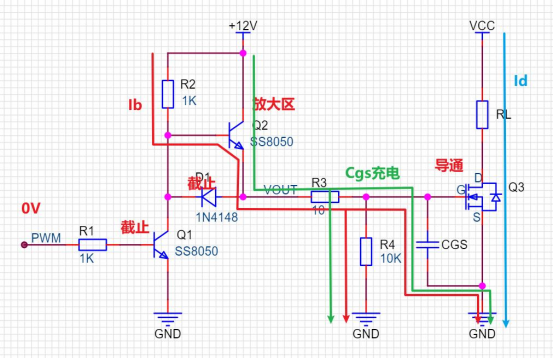

當PWM輸出低電平時，就是Q1截止，Q2導通了，Q2就相當於一個射極跟隨器，為MOS管的Cgs電容充電，當Cgs電壓充電到11.3V時，電容Cgs充電結束。

 總的來說，就是PWM為高電平時，Vout輸出電平為低電平，MOS管關斷，相反。PWM為低電平，Vout輸出高電平，MOS管打開。

你覺得這個電路怎麼樣呢？有更好的觀點可以在評論區留言！
