MOS管的導通電阻到底和什麼相關

MOS管的導通電阻到底和什麼相關？

你知道，MOS管的導通電阻和什麼相關嗎？

很多人首先會想到的是Vgs驅動電壓。

但真的就這麼簡單嗎？

其實，MOS管的導通電阻除了和Vgs有關，還有Id電流。

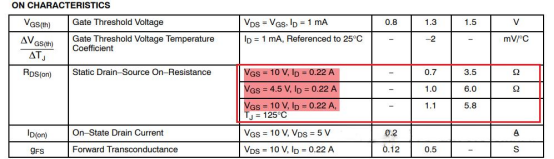

我們經常會在數據手冊中看到這一行參數。

這裏的意思就是當Vgs驅動電壓為10V的時候，導通電阻的最大值是3.5Ω，當Vgs驅動電壓為4.5V時，導通電阻的最大值就是6Ω。我們可以看到在這裏的ID電流，都在0.22A。

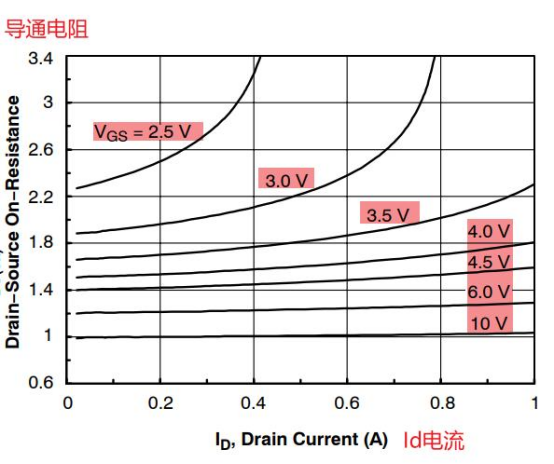

一般還會給出這一個Rdson的曲線圖：縱軸是導通電阻，橫軸是ID電流。

可以看到在Vgs驅動電壓不變的情況下，隨著ID電流增加，Rdson也會增大。當Vgs電壓較低時，Rdson會因為ID電流的變化而變得陡峭。

也就是說，如果ID電流不變的話，Vgs驅動電壓增大，那MOS管的Rdson也會變得更小，這意味著MOS管發熱量會更小。

所以在一些控制大電流的場合裏，需要適當增大Vgs的驅動電壓。

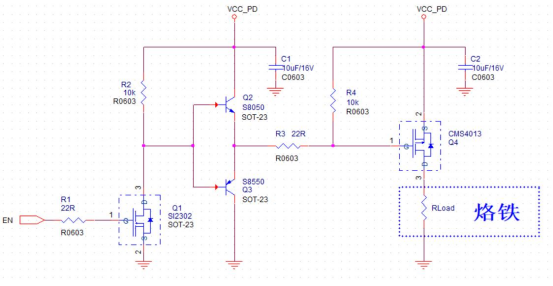

我們可以利用推挽驅動，讓驅動電流更大，MOS管導通和關斷的速度就會更快。
