分享一個自動調節LED亮度的電路設計

分享一個網上的電路設計，可以連續變化或者間斷性改變LED燈亮度的電路。

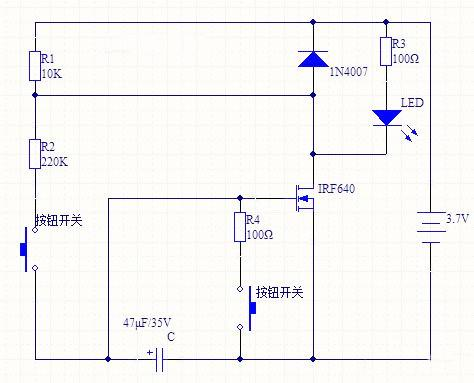

元器件：這裏用到電阻、電容、二極體、MOS管和按鍵開關。

電路工作狀態

當電路通電時，此時按住左邊的開關不動,LED會逐漸變亮，直到最大的亮度。那麼接下來就可以按右邊的開關，只要按一下燈就會立馬熄滅。

不過，如果左邊的開關不是一直按著，而是間斷按鍵，那麼就會看到，按一下，LED亮一下。

這是什麼工作原理？我們來分析下這個電路。

連續性變化

它主要用到了一個電容的充電回路，當電路通電按住左邊開關，電流會通過R1和R2以及按鈕開關給電容充電，這個過程並非一瞬間完成的。

隨著電容兩端電壓的升高，MOS管柵極電壓也跟著升高。

當柵極電壓高於MOS管的夾斷電壓，DS之間開始有電流流過，LED開始變亮。

隨著MOS管柵極電壓升高DS之間電流變大，LED逐漸變亮。

但按下右邊開關時，電容就會發生放電。

放電回路通過電阻R4，由於前面充電回路是通過R1和R2，阻值較大，所以這個充電過程會比較慢。

也就是說放電速度只不過是一瞬間的事情，在放電這個時間可以明顯看到LED亮度變化。

間斷性變化

間斷性按下左邊的開關，按一下，就是給電容充一下電，這樣柵極電壓也會提高一點，DS之間電流跟著變化，LED燈更亮一點。

這個快慢是可以由自己來設計的。

只要改變R1或者R2的阻值，充電回路就會發生變化，電容的充電速度就會發生變化，那麼LED燈亮度變化也會有快慢的變化。

以上就是這個電路的工作原理，感謝您的閱讀！
