電源自動切換電路設計（2）最後這個電路設計你可不一定見過！

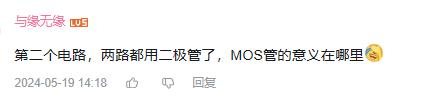

上次我們發了一期《電源自動切換電路設計》，收到了許多小夥伴的問題，比如提到了第二個電路中，為什麼兩路都使用了二極體，還需要MOS管？這期我們來回答部分問題，再深入探討下這三個自動切換電路。

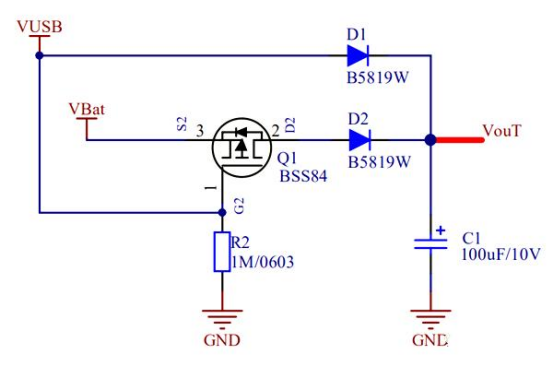

首先是開頭提到的那個問題，兩個二極體為什麼還需要MOS管，這兩個二極體其實很好理解，其中一個是我們之前提到了是為了保護VUSB，防止它給電池充電，還有一個是為了保護MOS管。

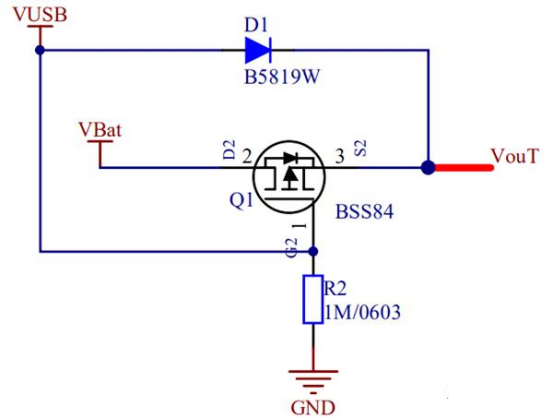

第二個問題是這個電路（第一個電路）是否能夠實現無縫自動切換？

也就是說在有 VUSB 和 電池同時供電的情況下，去掉VUSB或者電池其中一個，負載能否保持正常工作。

這個決定因素有很多，可以通過具體情況進行調整元器件來實現無縫自動切換，比如說MOS管的參數，在MOS管GND處的R2電阻的阻值，阻值越小，MOS管的導通速度越快，不過要注意，R2是持續耗電的，當阻值太小，額外的功耗也會損失越多。

此外還有VouT 端濾波電容、Vin 端電容還有負載功耗。

第三，為什麼電壓相同的時候不能使用這兩個電路呢？

這兩個電路只適用於Vbat 必須小於VUSB的情況，而使用兩個MOS管的電路對VUSB 與 VBat 的壓差要求不會那麼嚴格，當然並不是任何電壓都適合的。

當要求主副輸入電壓相等，同時輸出也是同樣的電壓，並且不能有太大的壓降的時候，針對這個問題微碧在網上看到的另外一個電路，分享給大家：

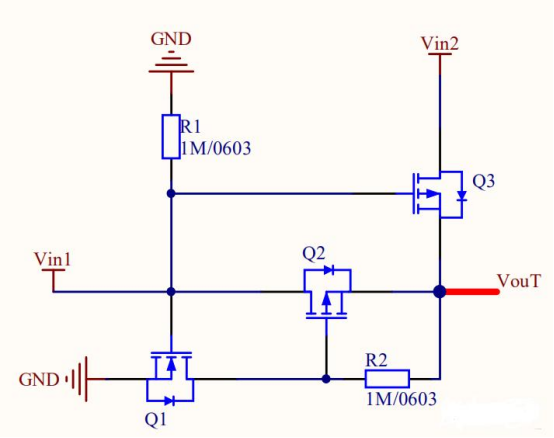

Vin1 是主電源，Vin2 是備用電源。

當Vin1和Vin2 都有電時，就會使用Vin1，只要有Vin1，Q1導通讓Q2的G極接地，Q2也導通，Q3的 G極連接 Vin1，S極也是Vin1，隨後Q3截止，Vout 來自 Vin1。

也就是說，當Vin1 = 3.3V時，不管Vin2有沒有電壓，都由Vin1通過Q3輸出電壓，當Vin1斷開的時候，由Vin通過Q2輸出電壓。由於MOS管的Rds非常小，產生的壓降也很小，所以Vout基本等於Vin。

好了，以上就是本期的全部內容。感謝您的閱讀！
