PMOS驅動很容易嗎？為什麼關斷時間會那麼長？

分享一個微碧在網上看到的電路情況。

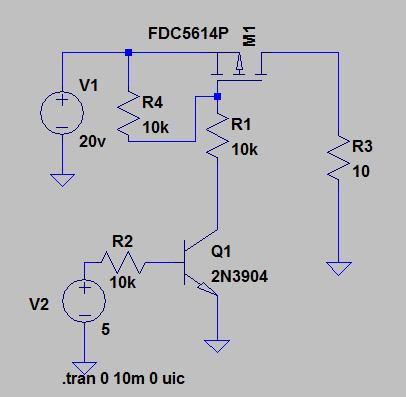

當用100kHz的頻率驅動PMOS時，PMOS G極的電壓信號並不是一個脈衝波，PMOS一直處於線性放大的狀態，並且無法關斷。

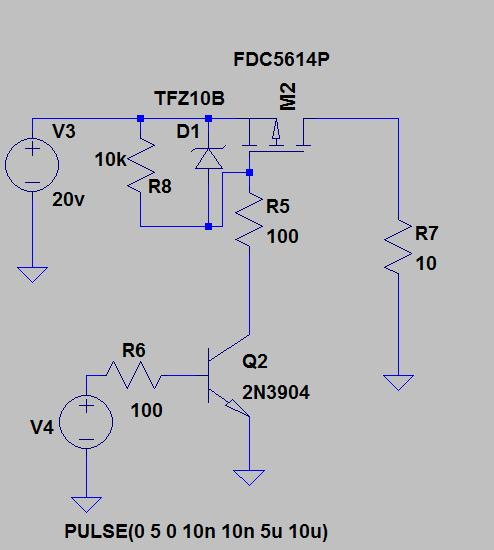

於是將電路修改，將驅動三極管的信號換成直流電，PMOS正常開通，但是這是在完全低頻直流電驅動的情況下。

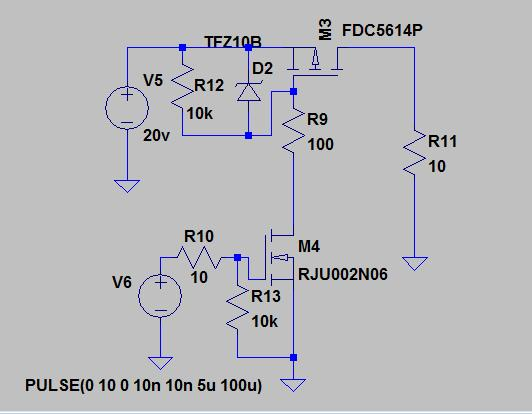

於是將三極管換成NMOS，PMOS依舊沒有關斷，將驅動脈衝的頻率改為10k，最後發現是PMOS的關斷時間太長了。

那為什麼PMOS的關斷時間會這麼長呢？

當PMOS開通時，結電容的電壓需要下降，也就是對電容進行反向充電，在關斷時PMOS需要結電容充電，此時是結電容沒有快速放電回路，結電容只有通過電阻R12將電荷釋放掉之後，門極的電壓才能上升，這就是為什麼關斷時間長的原因

也就是說，在設計電路時，剛上電時PMOS的門極必須是高電平，這樣可以避免PMOS自己開通。

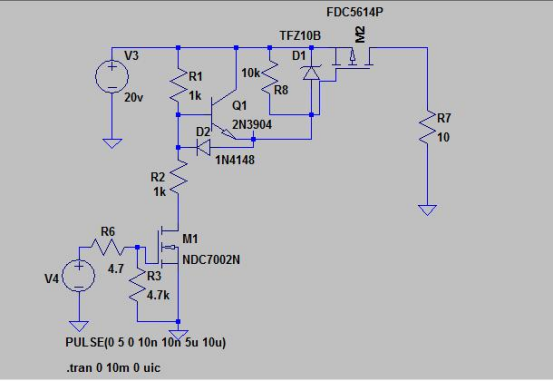

比如這個電路，在關斷時，Q1導通給結電容充電，脈衝V4為高電平時，Q1截止，PMOS的結電容通過電源V3 ，D2 ，R2 以及Q2形成充電回路。

於是，關斷延時沒有了，但開通速度還是很慢，那是否可以將R2的數值進一步減小呢？

如果將R2的數值減小，在穩態時，電阻R2和M1（MOSFET）會流經很大的電流，容易導致穩壓管損壞。

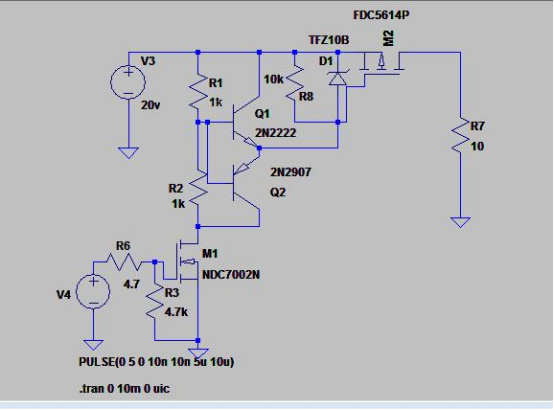

那使用圖騰柱驅動呢？

這個電路開通利用Q2的瞬間導通實現將結電容反向充電，此時的R1電壓瞬間變成了10V左右。Q2導通。

在關斷瞬間，Q1導通，結電容通過Q1迅速釋放電荷，實現了驅動。

雖然實現了PMOS的驅動，但是這裏依然有個問題，也就是驅動電壓嚴重的依賴於電源電壓，如果將電源電壓降低，PMOS的Vgs的壓差也會變低，有人知道有什麼更好的辦法嗎？

下一期我們繼續來講PMOS的驅動電路。
