LDO 低壓差線性穩壓器，傳統的線性穩壓器壓差高達2V，但LDO只有幾百mV。

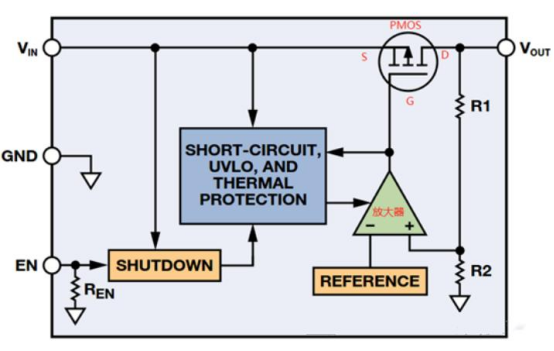

LDO屬於一個負回饋系統：當Vout增大時，R2上電壓增大，放大器輸出電壓增大，PMOS VGS電壓減小，隨後輸出電流減小，輸出電壓也減小。

我們來對比下NMOS和PMOS在LDO 中的工作情況。

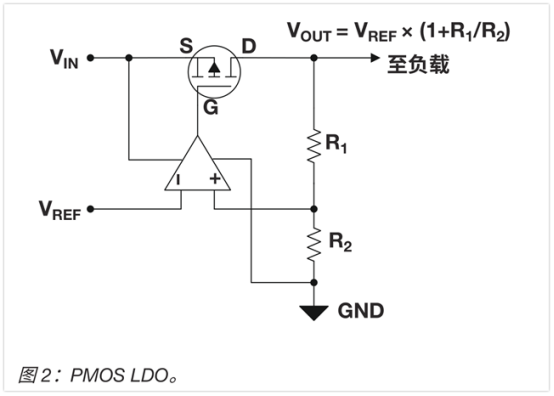

PMOS架構的LDO在較高的輸出電壓下有著較低的壓降。

來看這個電路，回饋回路控制漏-源極電阻RDS，進行調節所需的輸出電壓，當VIN逐漸接近Vout時，誤差放大器會將驅動柵-源極電壓Vgs負向增大，減少RDS，保持穩壓狀態。

但是有一種情況是，在某些特定的點，誤差放大器輸出會在接地端達到一種飽和狀態，無法驅動Vgs進一步負向增大。

也就是說，由於輸入電壓的升高，Vgs會負向增大，那麼壓降電壓就會隨著輸入電壓的增大而降低。

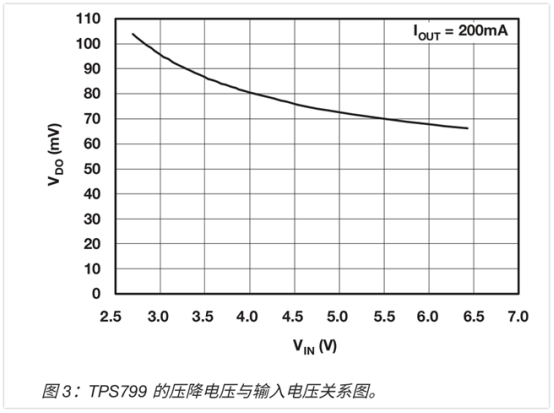

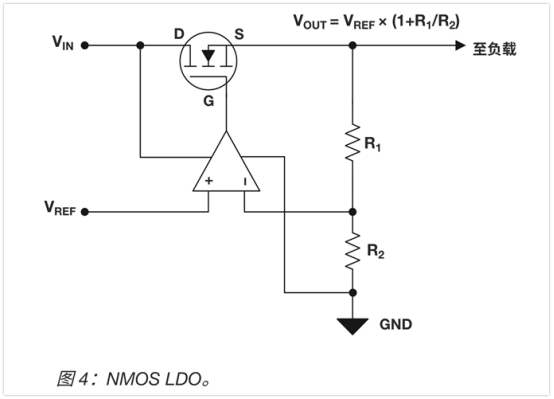

在NMOS架構的LDO中，回饋回路依舊控制著Rds,但是隨著輸入電壓接近於輸出電壓，誤差放大器會增大 VGS 從而降低 RDS，保持穩壓狀態。

同樣，在特定的點，VGS 會無法再升高，誤差放大器輸出在電源電壓 VIN 下會達到飽和狀態。

此時，RDS為最小值，它與輸出電流 IOUT 相乘，就是壓降電壓了。

不過，誤差放大器輸出在 VIN 處會達到飽和狀態，隨著 VIN 接近 VOUT(nom)，VGS 也會降低，這可以防止超低壓降的出現。

一般NMOS的LDO會採用輔助電壓軌，也就是這個偏置電壓。它可以讓LDO保持高Vgs，在低輸出電壓下達到超低壓降，有時沒能提供輔助電壓軌，但也可以在較低輸出電壓下達到低壓降，這時可以用內部電荷泵來代替。

這裏有個問題，如果出現反向電流的話怎麼辦？

原本電流方向是從輸入電壓流向輸出電壓，但是卻從輸出電壓流向輸入電壓了，這種電流經常會穿過LDO的體二極體，不會流過正常的導電通道，它可能會導致器件溫度升高，出現電遷移或閂鎖效應，引發器件損壞問題。

可以採取以下3種方法來防止。

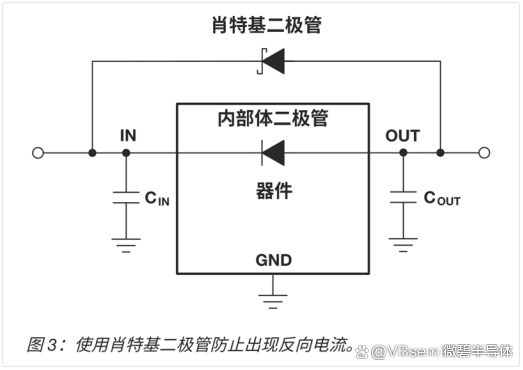

使用肖特基二極體

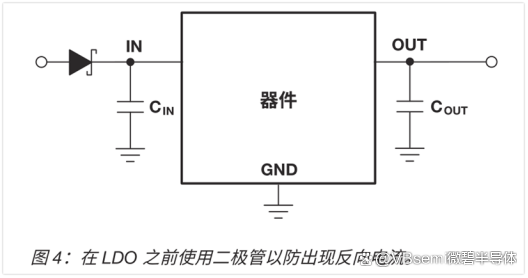

2.在 LDO 之前使用二極體

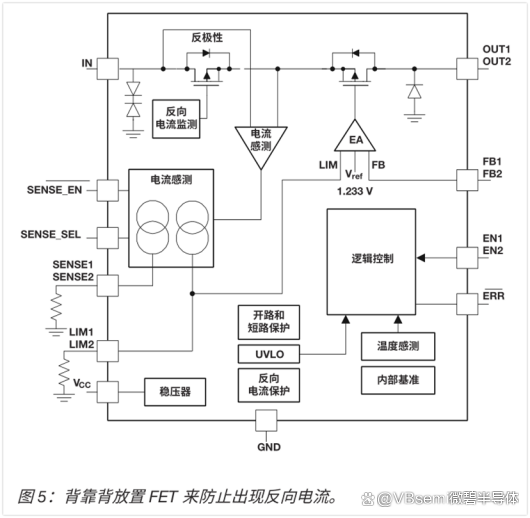

3.額外增加一個 FET
