分享一個很經典的過壓保護電路設計

分享網上的一個經典的過壓保護電路。

我們分三種情況，輸入電壓小於5.1V，輸入電壓在5.1V到5.7V之間，輸入電壓大於5.7V。

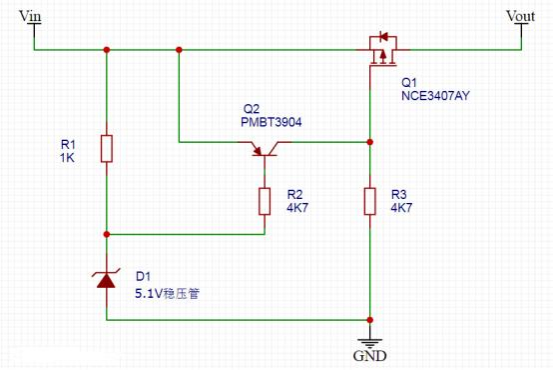

輸入電壓小於5.1V

當輸入電壓為5V，D1穩壓管為5.1V，由於輸入電壓小於5.1V，此時D1還未進入穩壓狀態，此時沒有導通，三極管也不導通。（三極管的b極和e極是5V，Vbe=0）。

輸入電壓在5.1V到5.7V之間

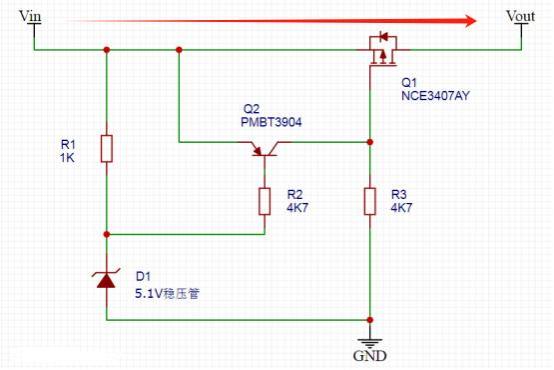

當輸入電壓為5.4V，大於D1的5.1V，D1導通並穩壓在5.1V。

此時三極管的Vbe=5.1V-5.4V=-0.3V，PN結的導通電壓要求Vbe達到-0.6V，三極管Q2仍然不導通。

MOS管Q1的g極被電阻R3拉到0V。MOS管Q1的 Vgs = -5.4V, 所以MOS管Q1導通， Vout電壓等於5.4V，對後級電路正常供電。

輸入電壓>5.7V

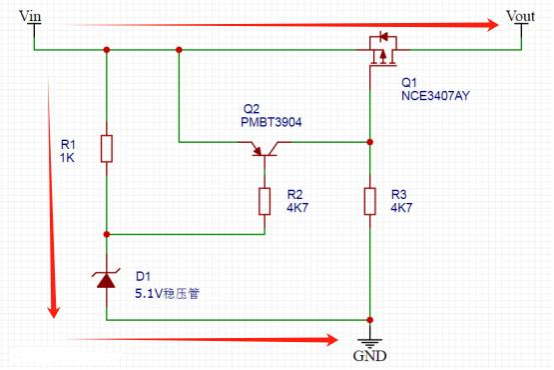

存在三條電流路徑

1、R1兩端電壓為0.7V（5.8V-5.1V），流過0.7mA的電流。

2、三極管Q2的Vbe為-0.6V（5.2V - 5.8V），三極管Q2被打開

3、三極管Q2被打開，流過R3的電流1.23mA（5.8 / 4.7 ）

此時的MOS管Q1的Vgs=0，MOS管Q1不導通，也就是說，現在的輸入電壓已經過高了。

這時將輸出電壓Vout關斷，就保護了後面的負載電路。

如果要將過壓保護電路改為其他電壓，可以直接更換不同穩壓值的穩壓管。
